Die Wunden der Straße schließen

Patchmaschinen Blow-Patcher

Die schäfer-technic Blow-Patcher entsprechen dem neuesten Stand der technischen Anforderungen für den praxisgerechten Baustellenbetrieb.

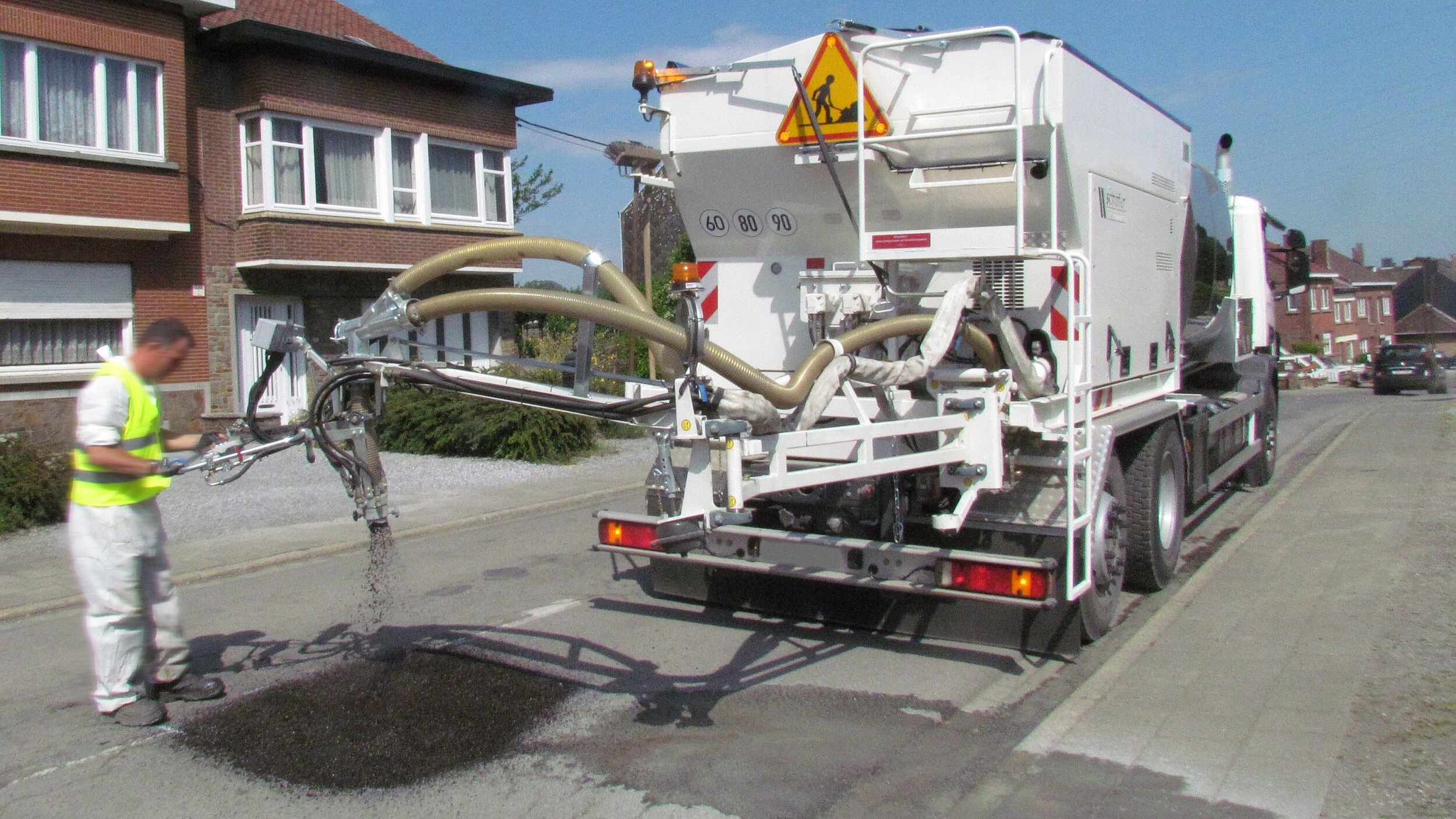

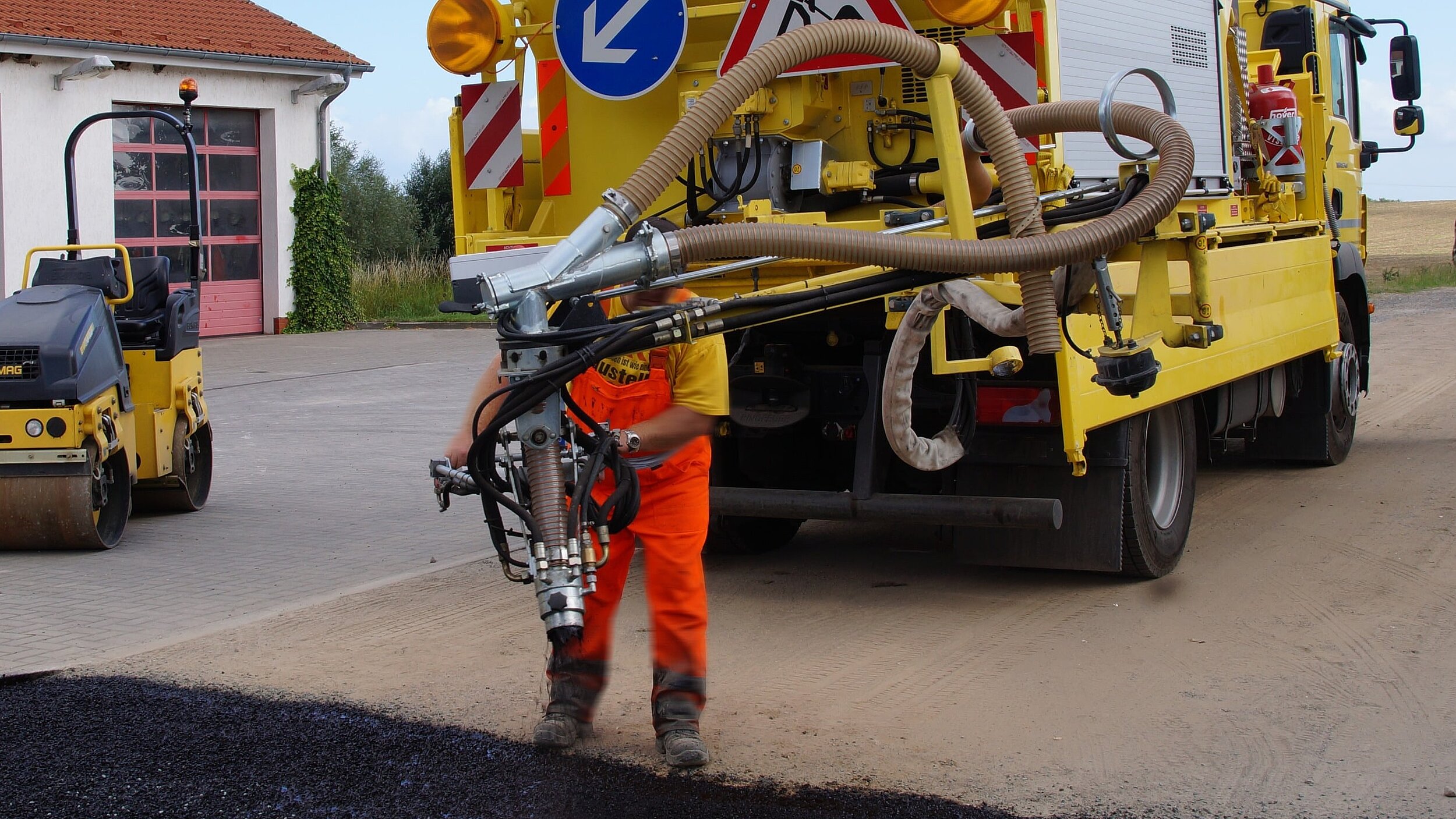

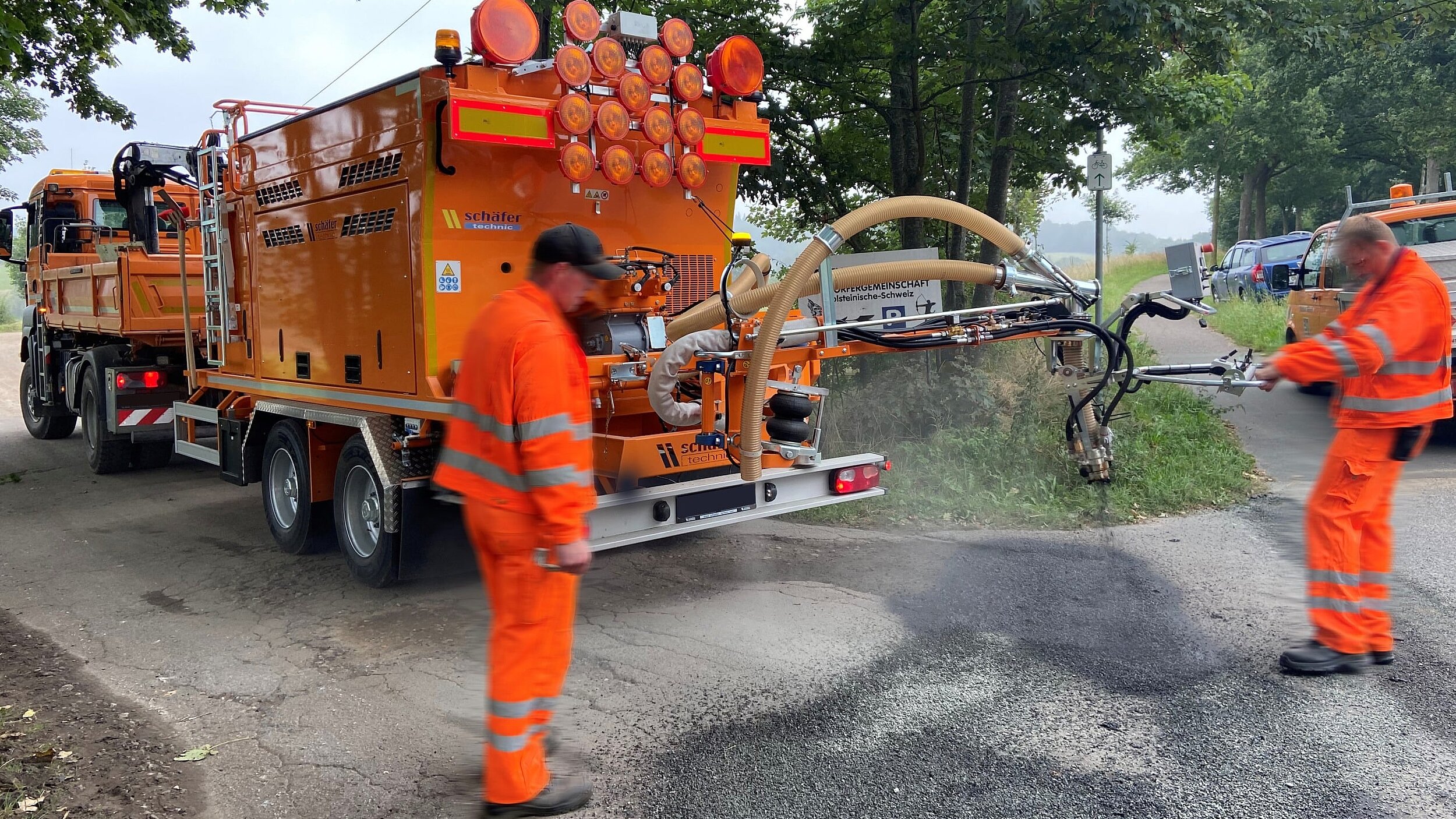

Der Arm mit Mischkopf bildet das ergonomische Werkzeug für die Behebung punktueller Schäden wie Schlaglöcher. Die Maschine verfügt über Reservoirs für Splitt, Bindemittel, Wasser und Luft, die computerdosiert über den Mischkopf eingesetzt werden.

Durch ständige Weiterentwicklung der Maschinentechnik und der Dosierungssteuerung wird eine gleichbleibende und reproduzierbare Mischqualität gewährleistet.

Spezielle Werkstoffe reduzieren den Verschleiß und die Wartung, um einen gesicherten Einsatz der Maschine zu ermöglichen. Bei der Konstruktion wurde vor allem Wert auf intuitive und bequeme Handhabung der Maschine gelegt.



Um die Sicherheit des Bedienpersonals zu erhöhen, kann der Arm mit Mischkopf vor dem LKW installiert werden. In diesem Fall kann der Anwender den Ausleger per Joystick bequem vom Fahrerhaus aus steuern und bedienen.

Das Arbeitsverfahren mit dem schäfer-technic Blow-Patcher bietet eine wirtschaftliche Lösung mit hoher Qualität.

Die Maschine ist unabhängig vom Asphaltbelag einsetzbar. Sie bietet hohe Leistungsfähigkeit und ermöglicht zielgenaues Einbringen des Mischguts an Schadstelle. So unterstützen die schäfer-technic Blow-Patcher Sie bei der Erreichung Ihres Ziels, Material und Ressourcen sparsam einzusetzen.

Die schnelle Arbeitsweise erlaubt zudem schnelle Wiederfreigabe der sanierten Stelle für den Verkehr.

PREVNEXT

Showroom

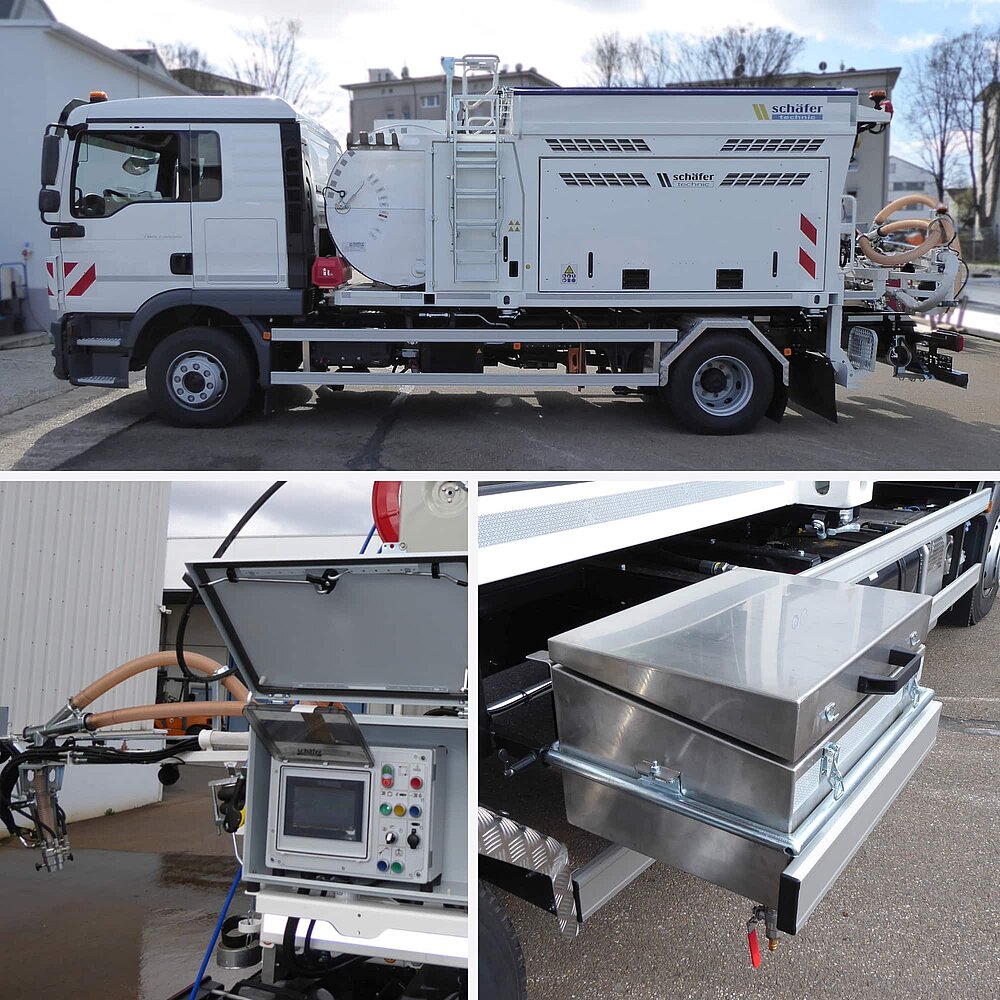

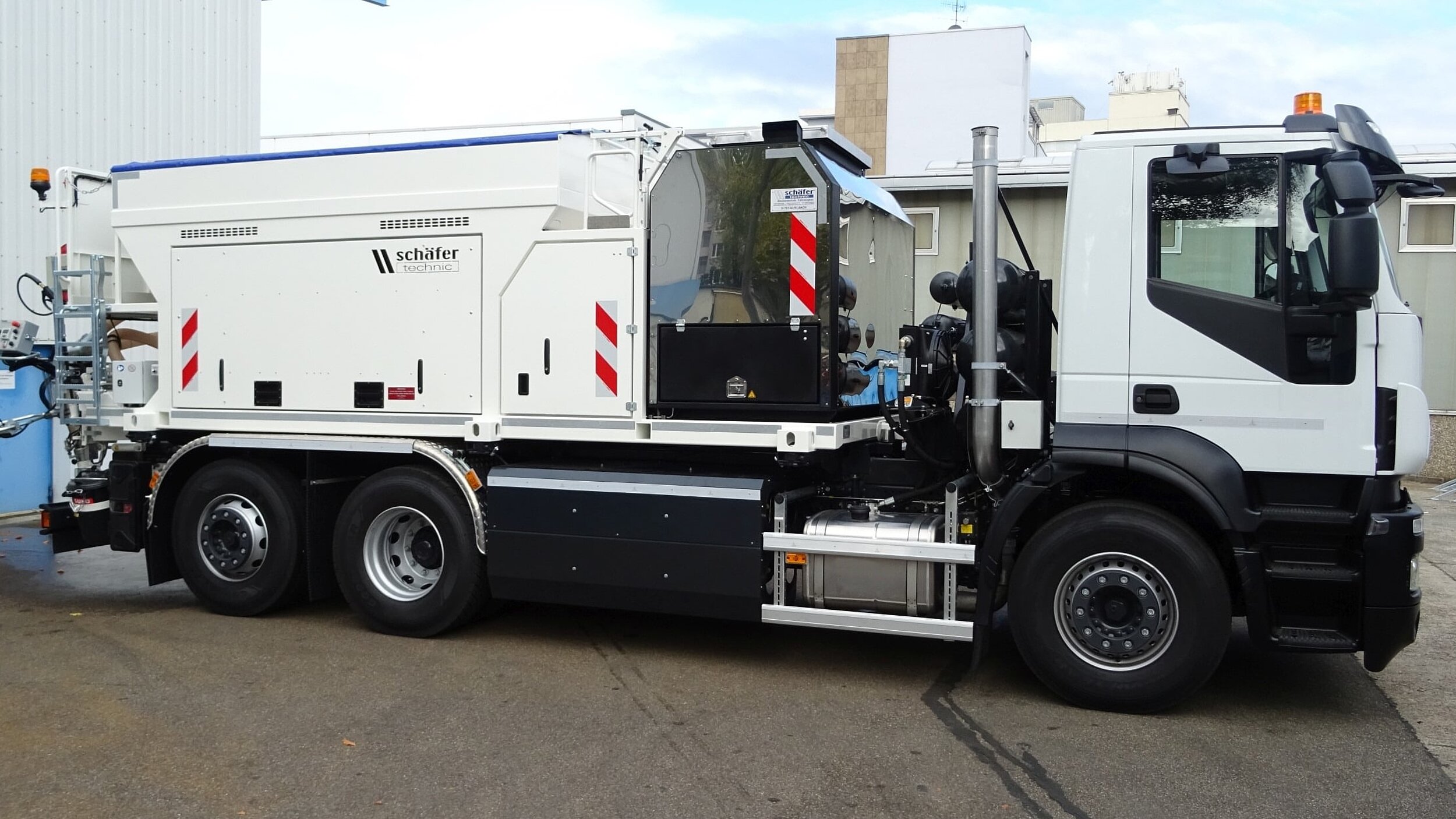

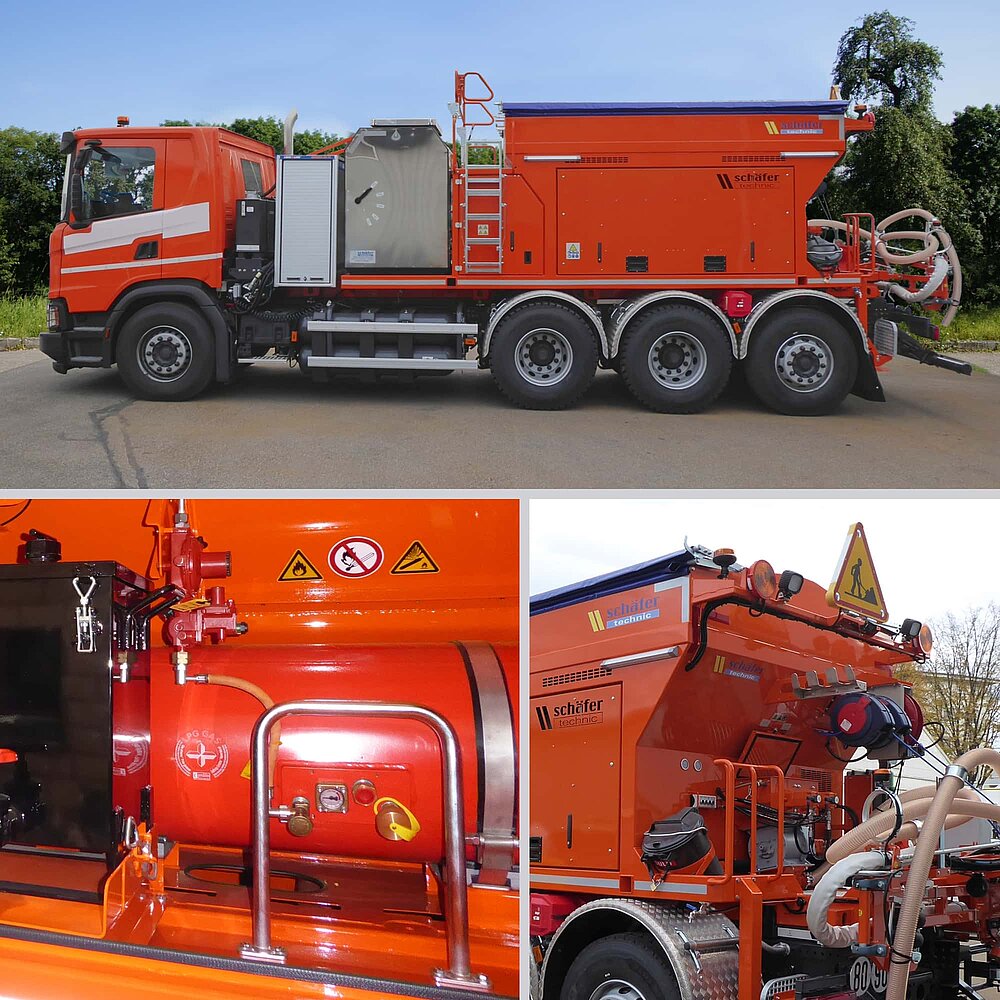

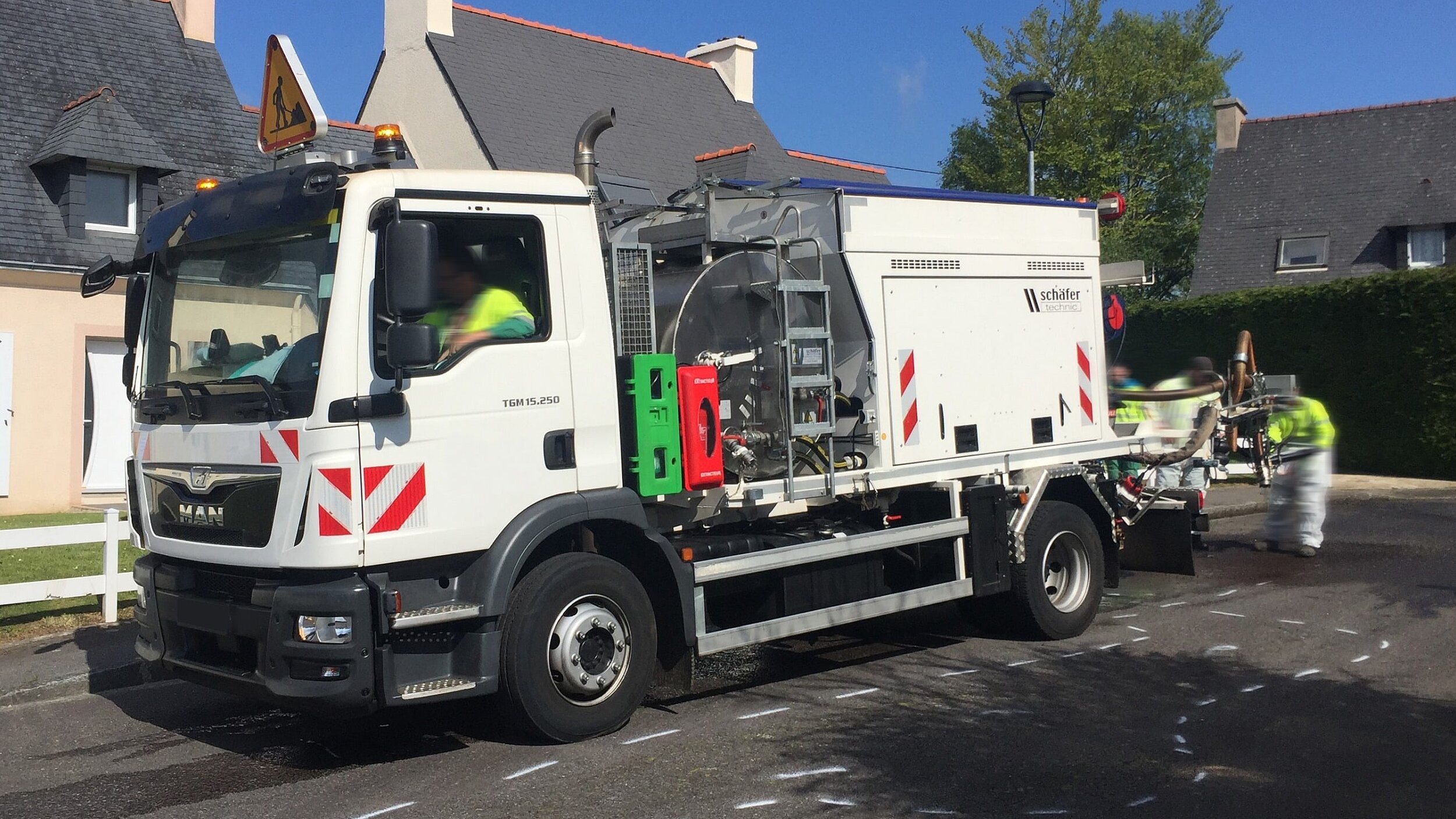

Blow-Patcher Typ A3

  • Wechselaufbau mit Twist-Lock
  • LKW-Fahrgestell 15 t
  • Antrieb über LKW-Motor
  • 2 Splittbehälter je 1.500 L
  • Bindemitteltank 1.500 L
  • Rührwerk im Bindemitteltank
  • Manueller Arm mit Mischkopf
  • Automatische Nivellierung Heckarm
  • Mischleistung 25-85 kg/min
  • Wasserbegleitheizung Pumpe, Filter
    und Mischkopf
  • Reinigungsfunktion mit
    Wasserhochdruck
  • Reinigungsstation
  • Druckluftpistole mit Schlauchtrommel
  • Umfeldbeleuchtung für Nachtarbeit

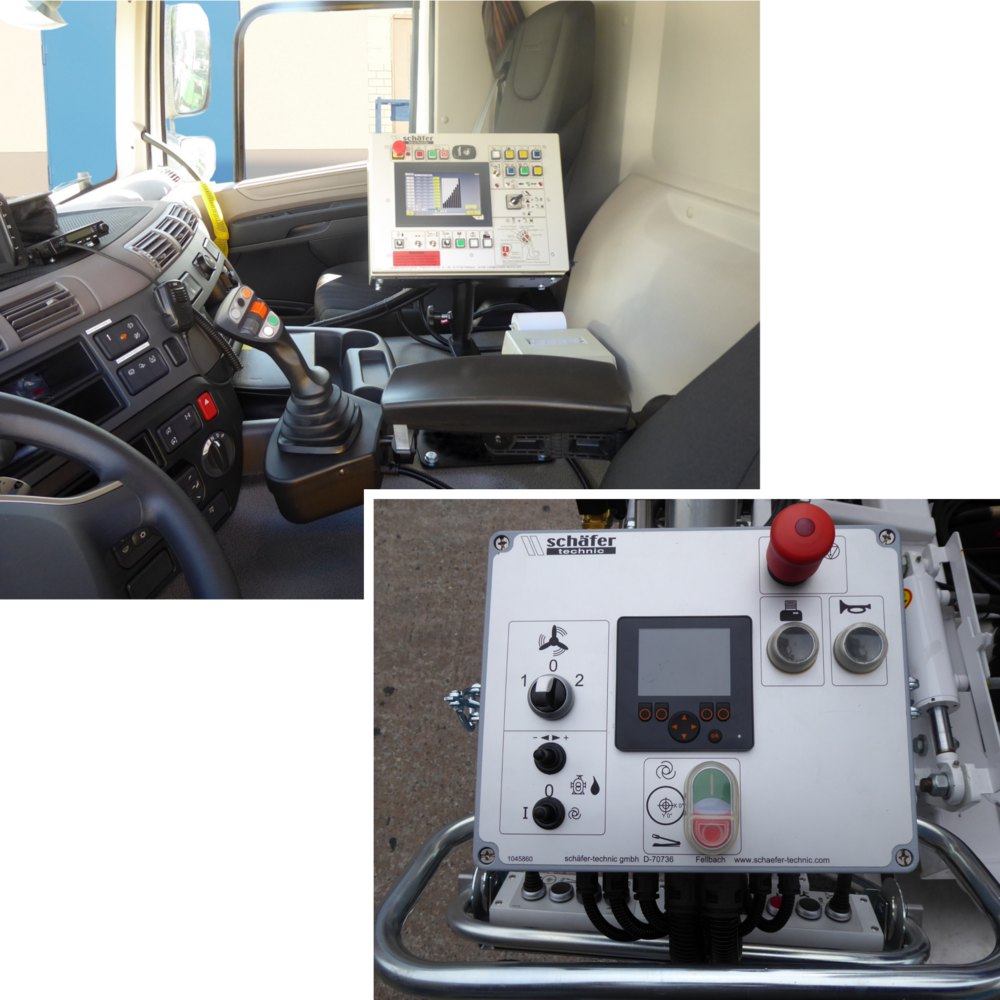

  • Steuerung Touch-Control:
    • Maschinensteuerung
    • Dosierautomatik
    • Baustellenorganisation mit
      Prozessedatenerfassung
    • Datentransfer (USB, Cloud,..)
    • Druckprotokoll

Showroom


Blow-Patcher Typ A6

  • Wechselaufbau mit Twist-Lock
  • LKW-Fahrgestell 32 t
  • Antrieb über LKW-Motor
  • 2 Splittbehälter je 3.000 L
  • Bindemitteltank 2.000 L
  • Rührwerk im Bindemitteltank
  • Manueller Arm mit Mischkopf
  • Automatische Nivellierung Heckarm
  • Elektro-Gasbrenner für Bindemittel
  • Mischleistung 25-85 kg/min
  • Mischkopf mit Funktionssteuerung
  • Umfeldbeleuchtung für Nachtarbeit
  • Steuerung Touch-Control:
    • Maschinensteuerung
    • Dosierautomatik
    • Baustellenorganisation mit
      Prozessedatenerfassung
    • Datentransfer (USB, Cloud,..)
    • Druckprotokoll

Showroom

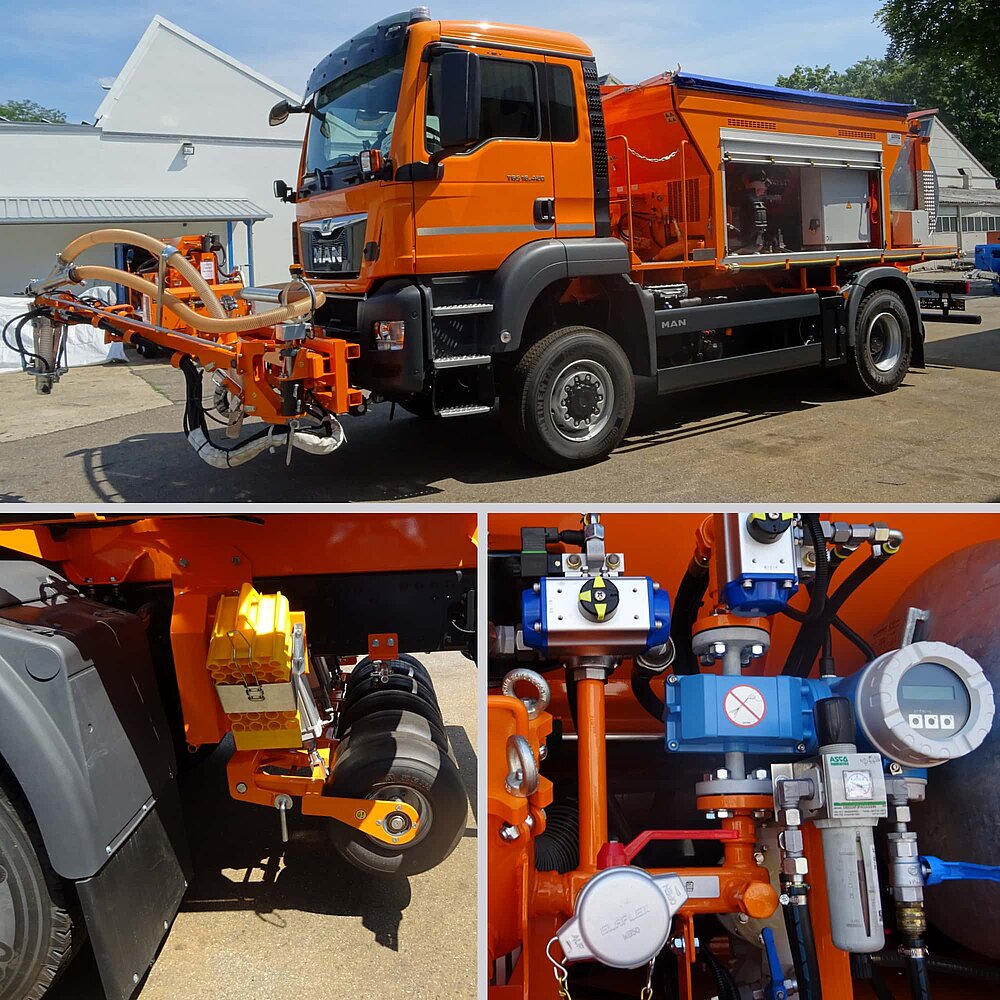

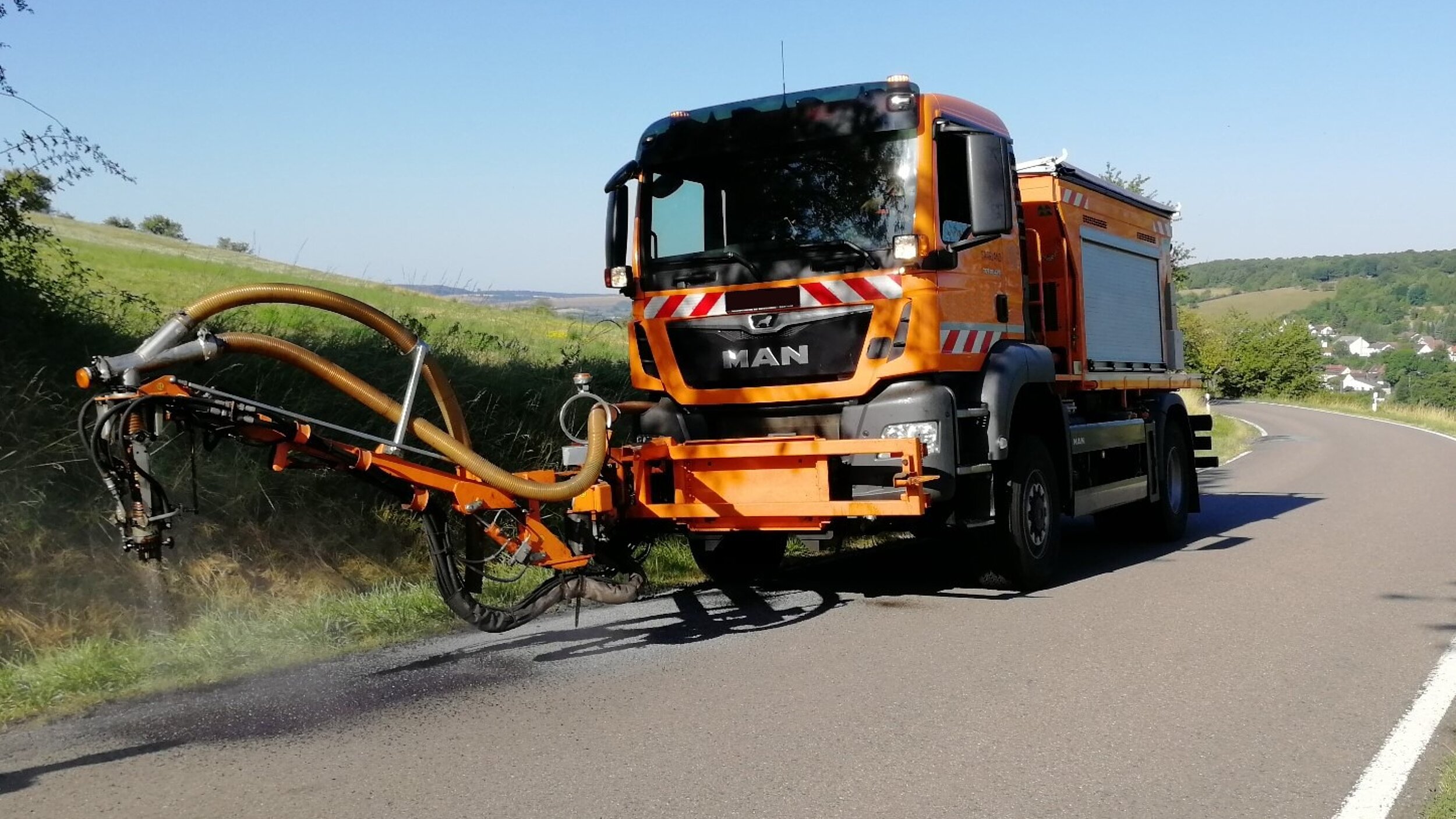

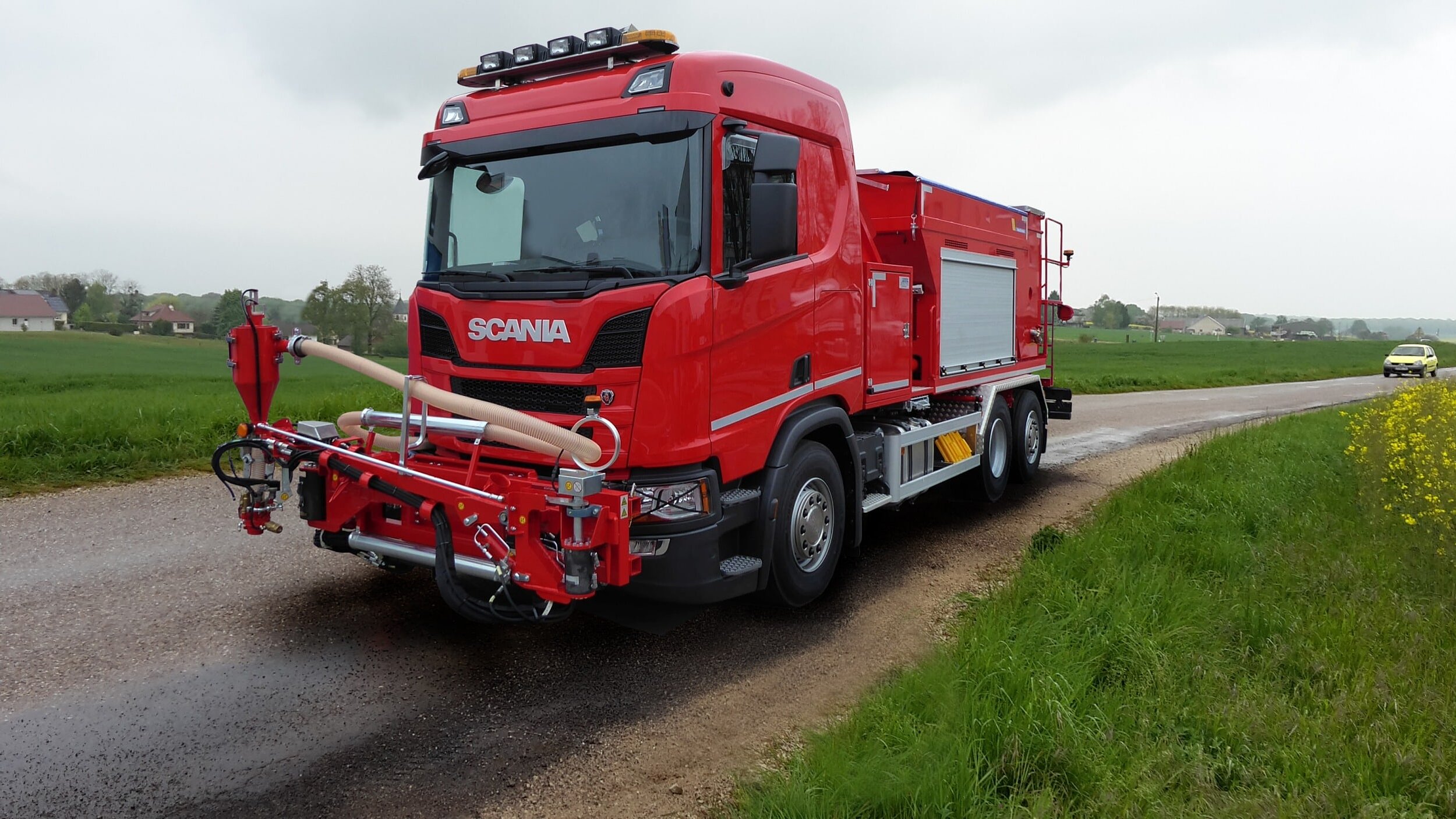

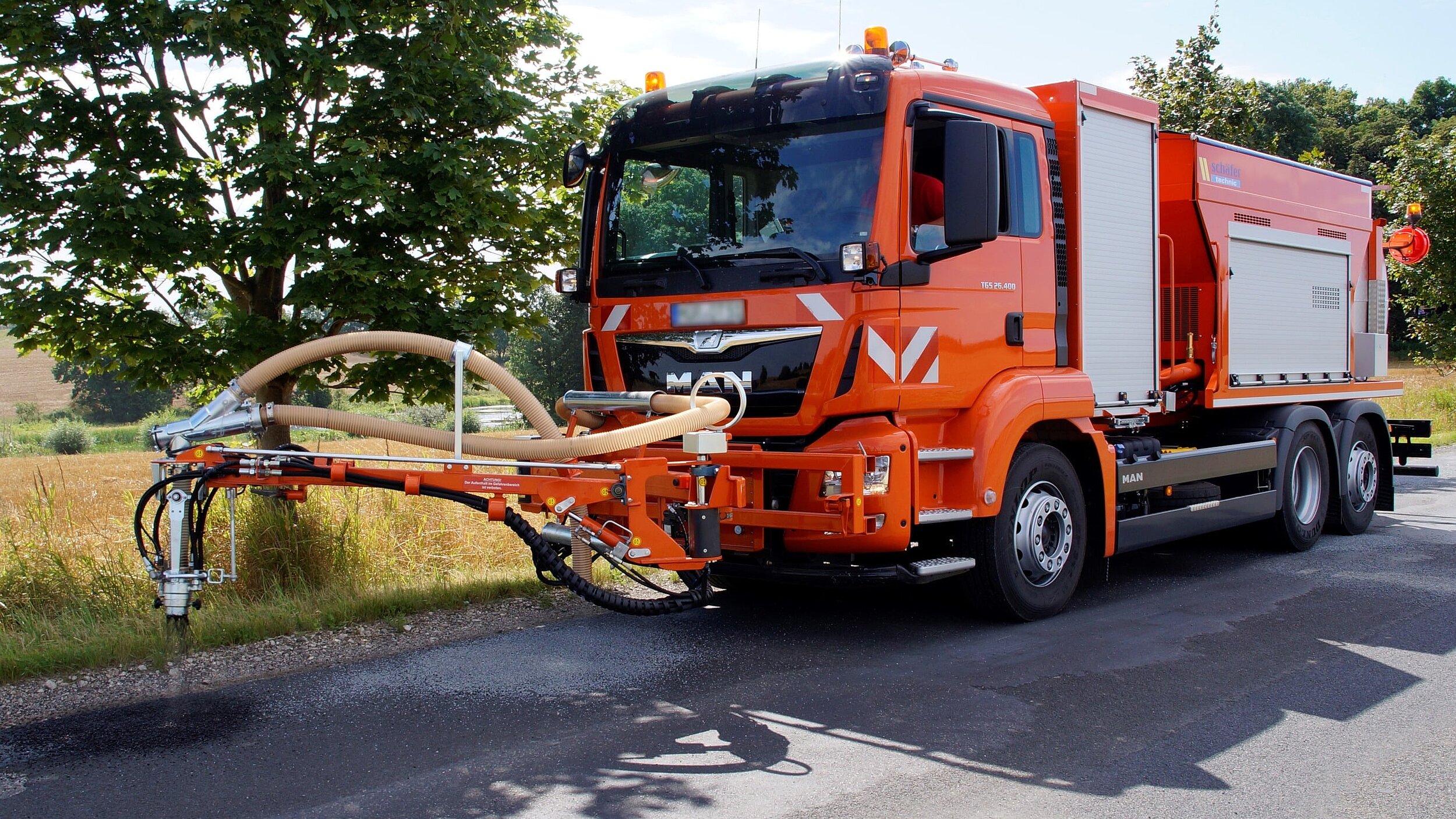

Blow-Patcher Typ FAH4

  • Festaufbau auf LKW-Fahrgestell 18 t
  • Antrieb über LKW-Motor
  • 2 Splittbehälter je 2.000 L
  • Bindemitteltank 1.200 L
  • Hydraulischer Frontarm mit Mischkopf
  • Automatische Nivellierung Frontarm
  • Bedienung Mischkopf und Funktionen
    per Joystick im Fahrerhaus
  • Elektro-Ölbrenner für Bindemittel
  • Mischleistung 25-85 kg/min
  • Gummiradwalze für Mischgut-Verdichtung
  • Steuerung Touch-Control:
    • Maschinensteuerung
    • Dosierautomatik
    • Baustellenorganisation mit
      Prozessedatenerfassung
    • Datentransfer (USB, Cloud,..)
    • Druckprotokoll

Showroom

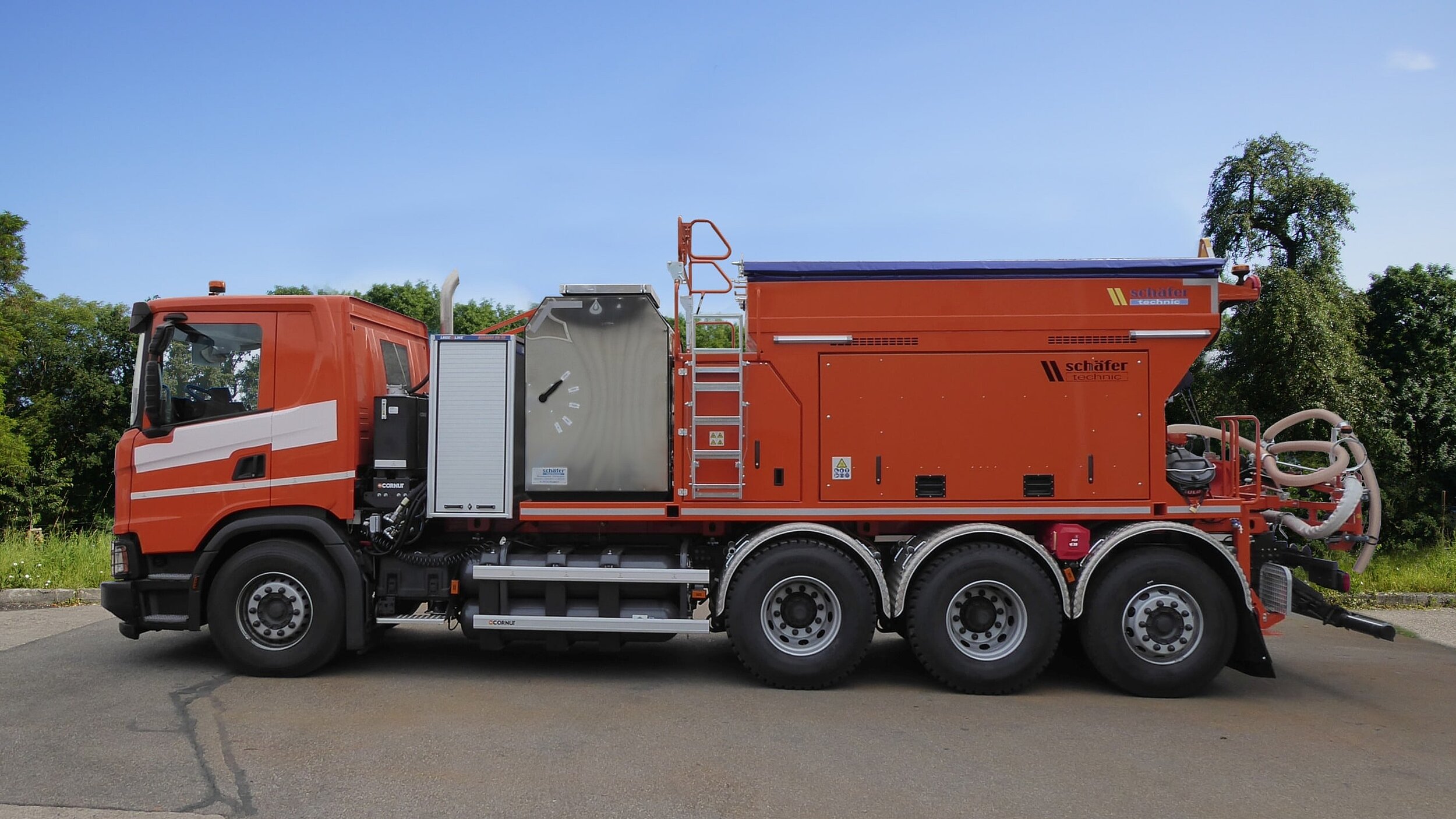

Blow-Patcher Typ A6

  • Festaufbau auf LKW-Fahrgestell 26 t
  • Antrieb über eigenen Motor
  • 2 Splittbehälter je 3.000 L
  • Bindemitteltank 1.700 L
  • Manueller Arm mit Mischkopf
  • Automatische Nivellierung Heckarm
  • Mischleistung 25-85 kg/min
  • Reinigungsfunktion mit
    Wasserhochdruck
  • Druckluftpistole mit Schlauchtrommel
  • Reinigungsdüse mit Schlauchtrommel
  • Steuerung Touch-Control:
    • Maschinensteuerung
    • Dosierautomatik
    • Baustellenorganisation mit
      Prozessedatenerfassung
    • Datentransfer (USB, Cloud,..)
    • Druckprotokoll

Showroom

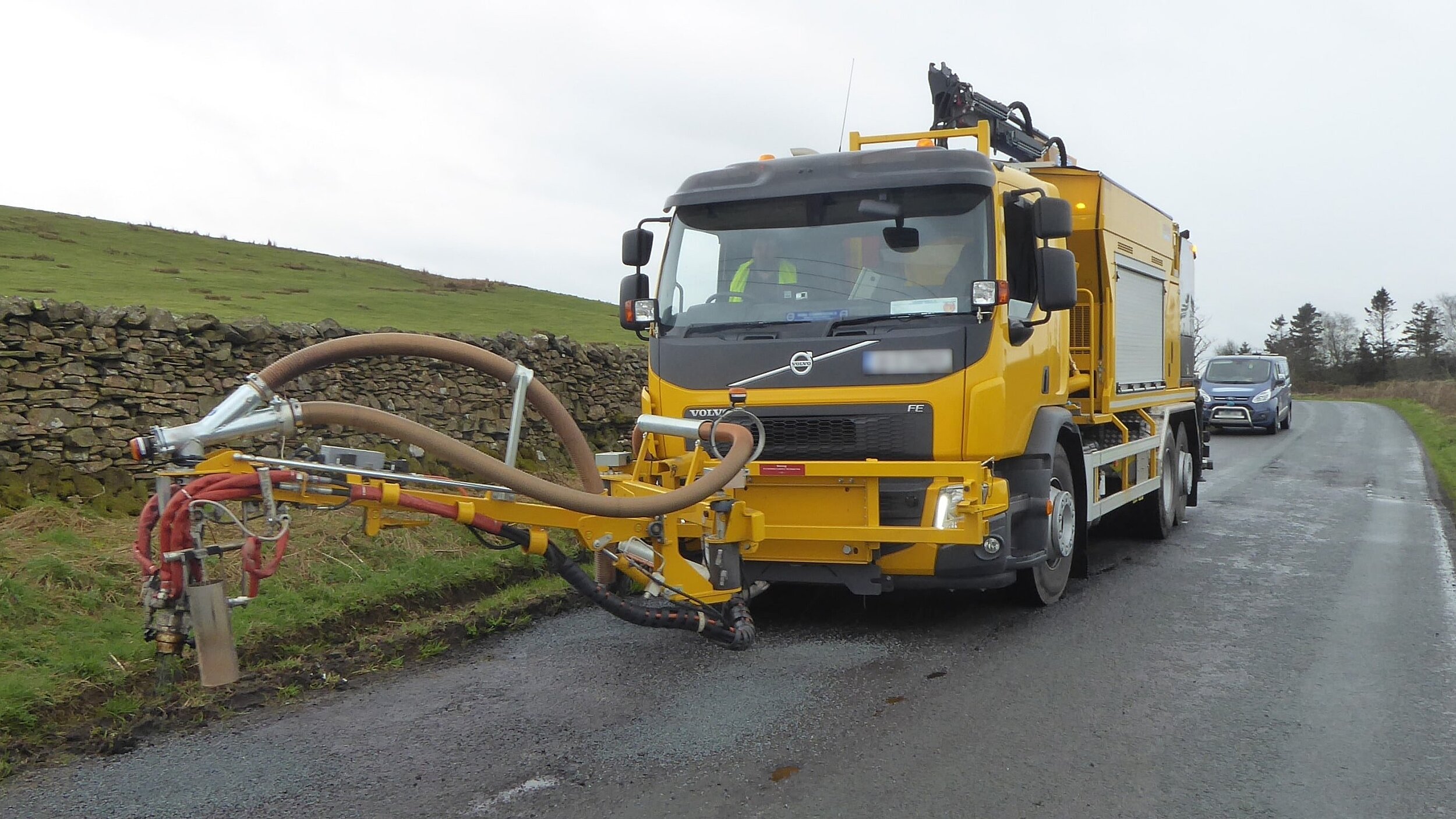

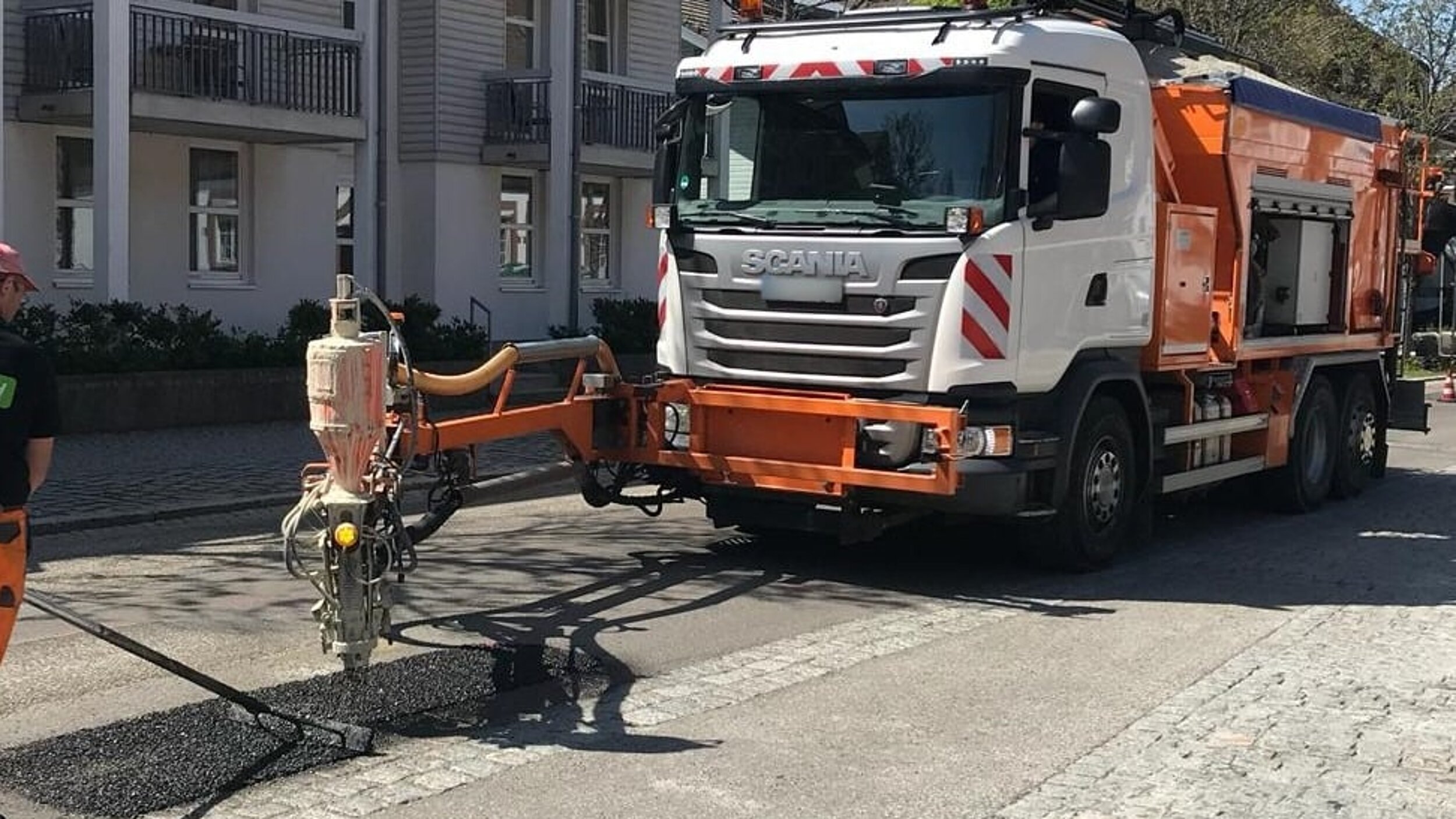

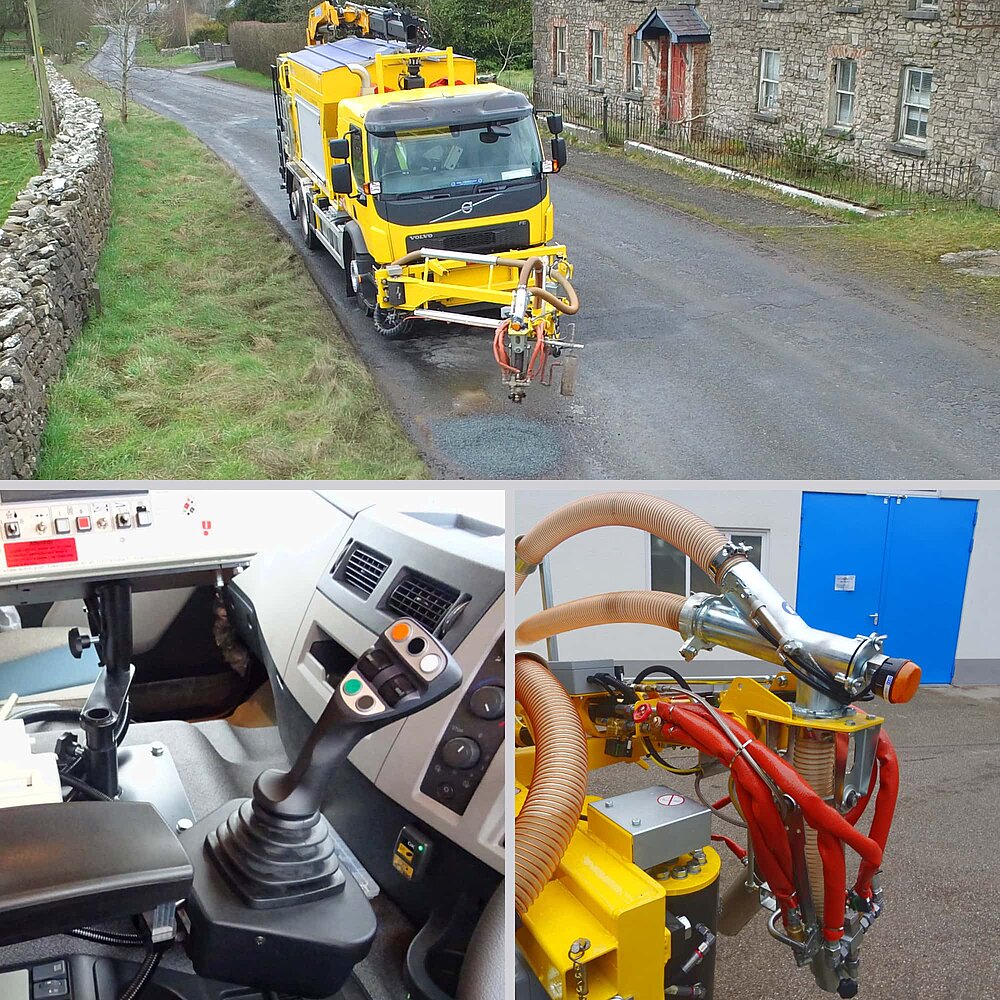

Blow-Patcher Typ FAH6

  • Festaufbau auf LKW-Fahrgestell 26 t
  • Antrieb über eigenen Motor
  • 2 Splittbehälter je 2.000 L
  • Bindemitteltank 2.000 L
  • Hydraulischer Frontarm mit Mischkopf
  • Bedienung Mischkopf und Funktionen
    per Joystick im Fahrerhaus
  • Vorspritzdüse für Bindemittel
  • Mischleistung 25-85 kg/min

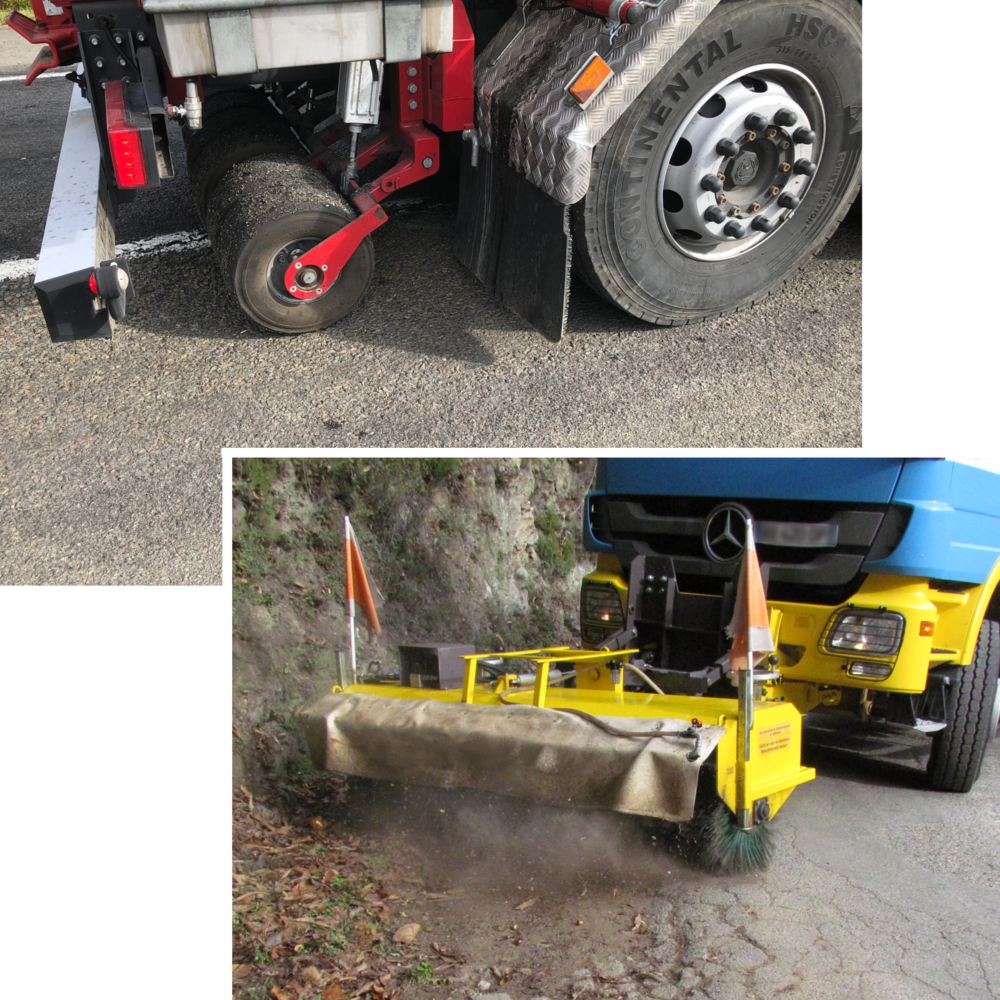

  • Gummiradwalze für Mischgut-Verdichtung
  • Hydraulischer Kran zur Beladung
  • Steuerung Touch-Control:
    • Maschinensteuerung
    • Dosierautomatik
    • Baustellenorganisation mit
      Prozessedatenerfassung
    • Datentransfer (USB, Cloud,..)
    • Druckprotokoll

Showroom

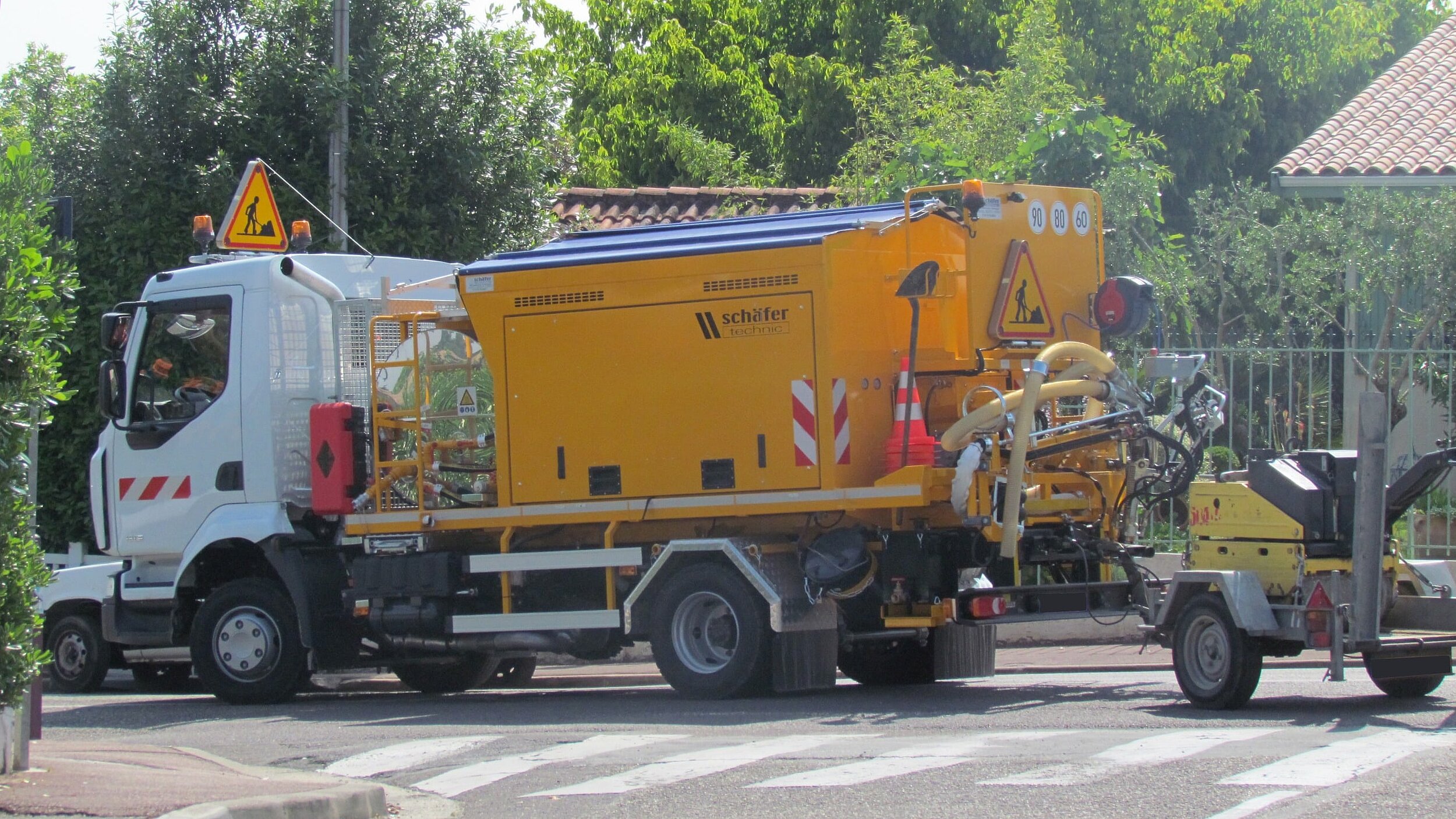

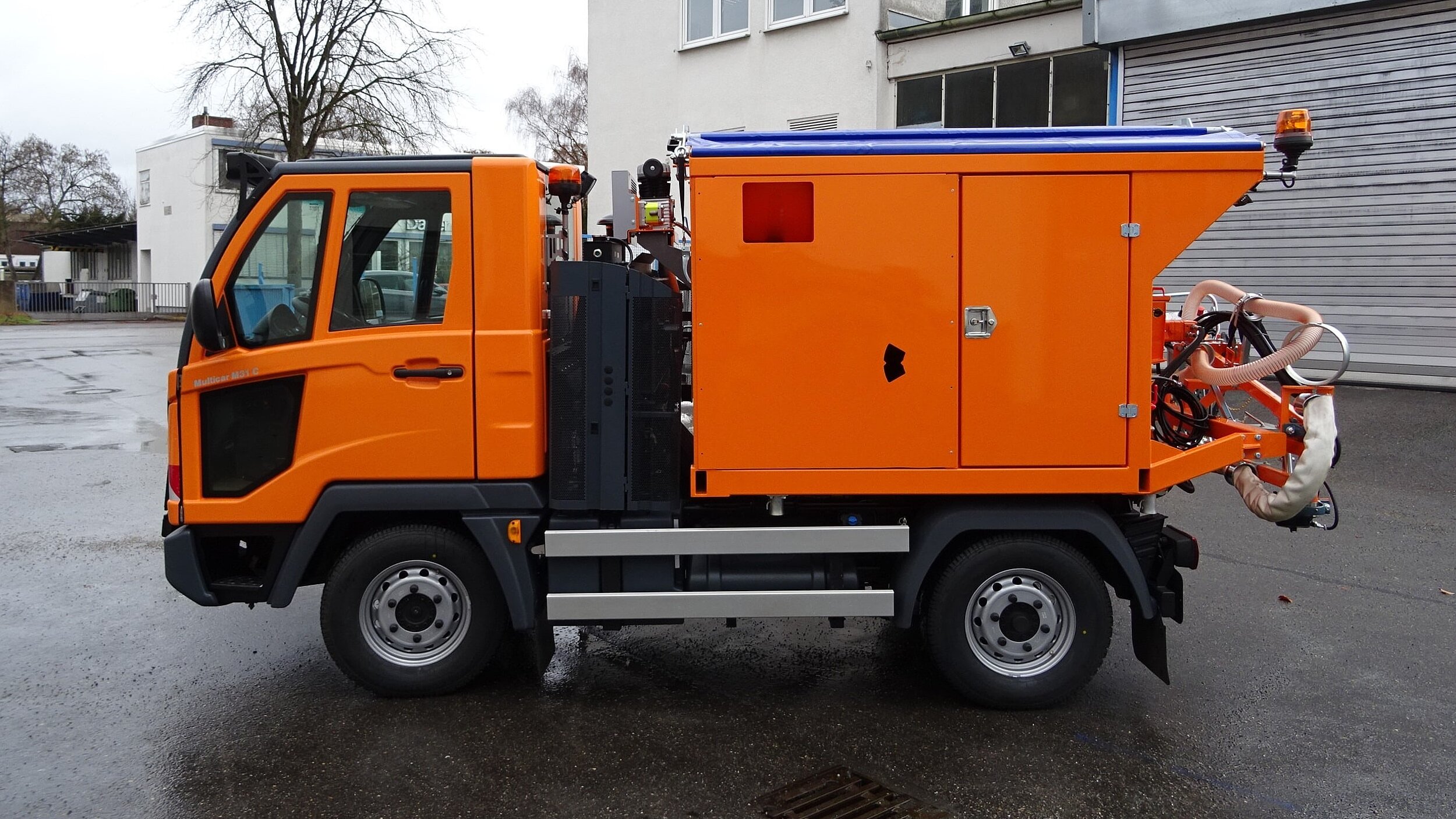

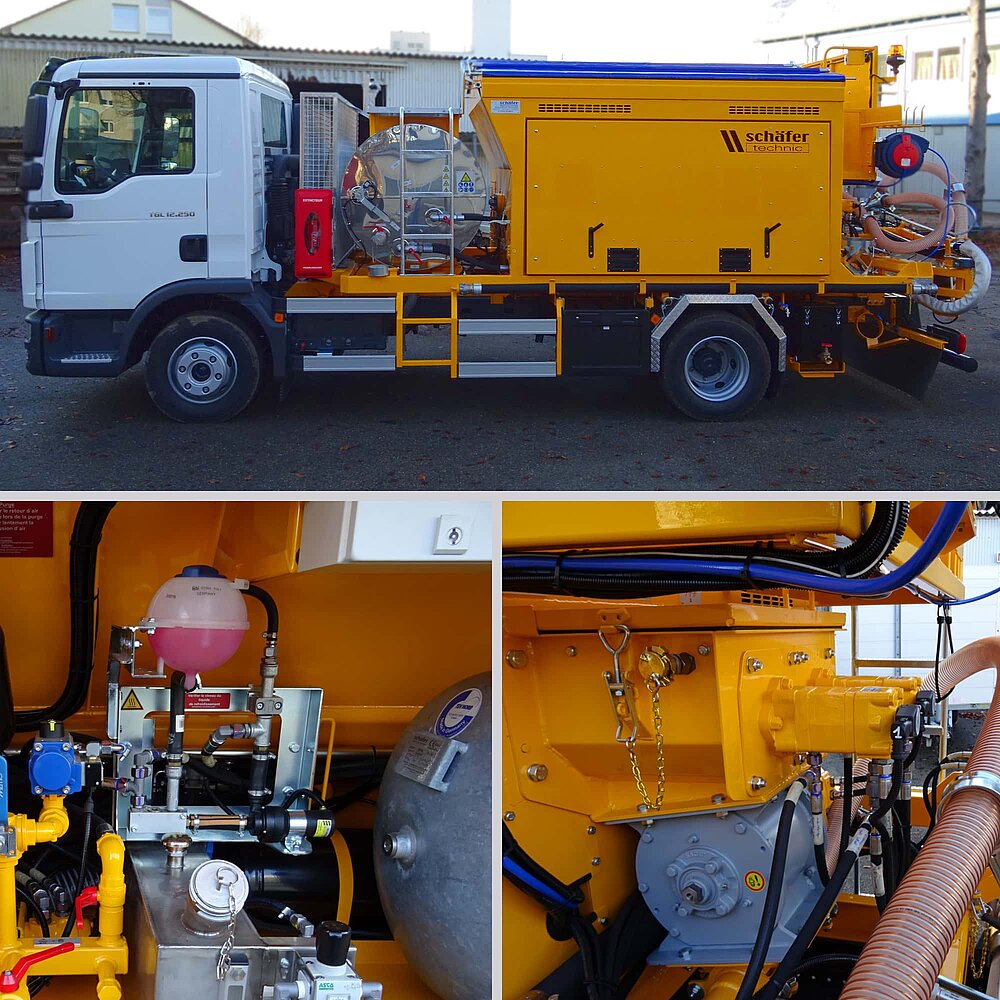

Blow-Patcher Typ A2

  • Festaufbau auf LKW-Fahrgestell 12 t
  • Antrieb über LKW-Motor
  • 2 Splittbehälter je 1.000 L
  • Bindemitteltank 800 L
  • Manueller Arm mit Mischkopf
  • Mischleistung 25-85 kg/min
  • Wasserbegleitheizung Pumpe, Filter
    und Mischkopf
  • Reinigungsfunktion mit Wasserhochdruck
  • Druckluftpistole mit Schlauchtrommel
  • Reinigungsdüse mit Schlauchtrommel
  • Steuerung Patch-Control:
    • Maschinensteuerung
    • Splittdosierung mit Erfassung

Showroom

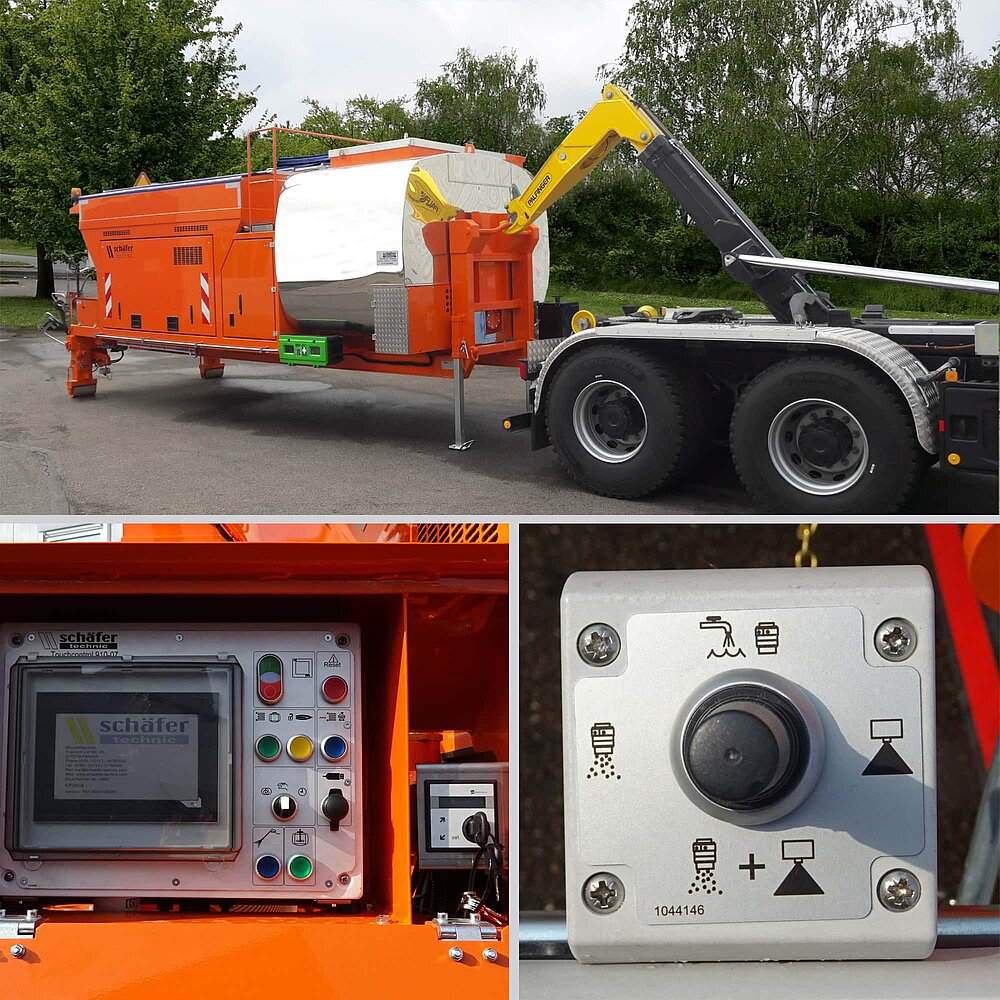

Blow-Patcher Typ A6

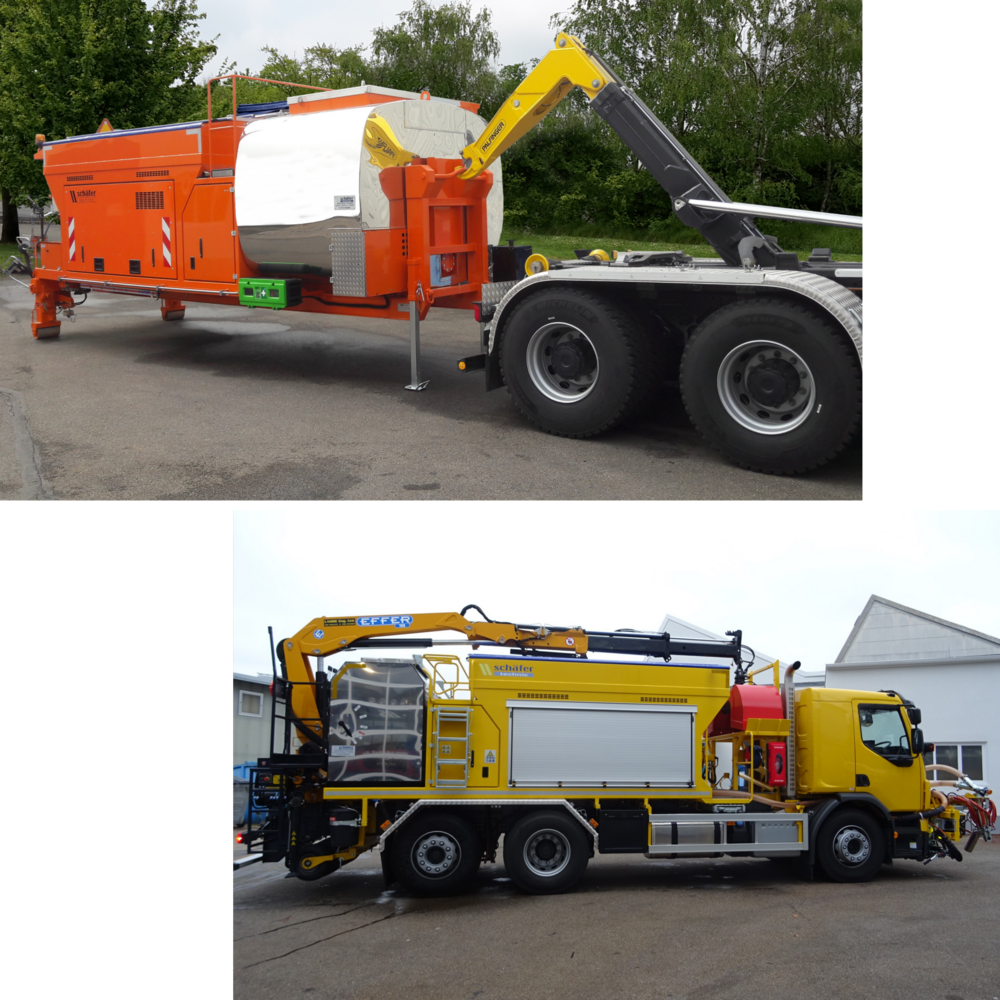

  • Aufbau auf Abrollrahmen
  • Hakenwechselsystem auf
    LKW-Fahrgestell 32 t
  • 2 Splittbehälter je 3.000 L
  • Bindemitteltank 4.000 L
  • Rührwerk im Bindemitteltank
  • Manueller Arm mit Mischkopf
  • Mischkopf mit Funktionssteuerung
  • Automatische Nivellierung Heckarm
  • Mischleistung 25-85 kg/min
  • Ladepumpe für Bitumenemulsion
  • Steuerung Touch-Control:
    • Maschinensteuerung
    • Dosierautomatik
    • Baustellenorganisation
      mit Prozessedatenerfassung
    • Datentransfer (USB, Cloud,..)
    • Druckprotokoll

Showroom

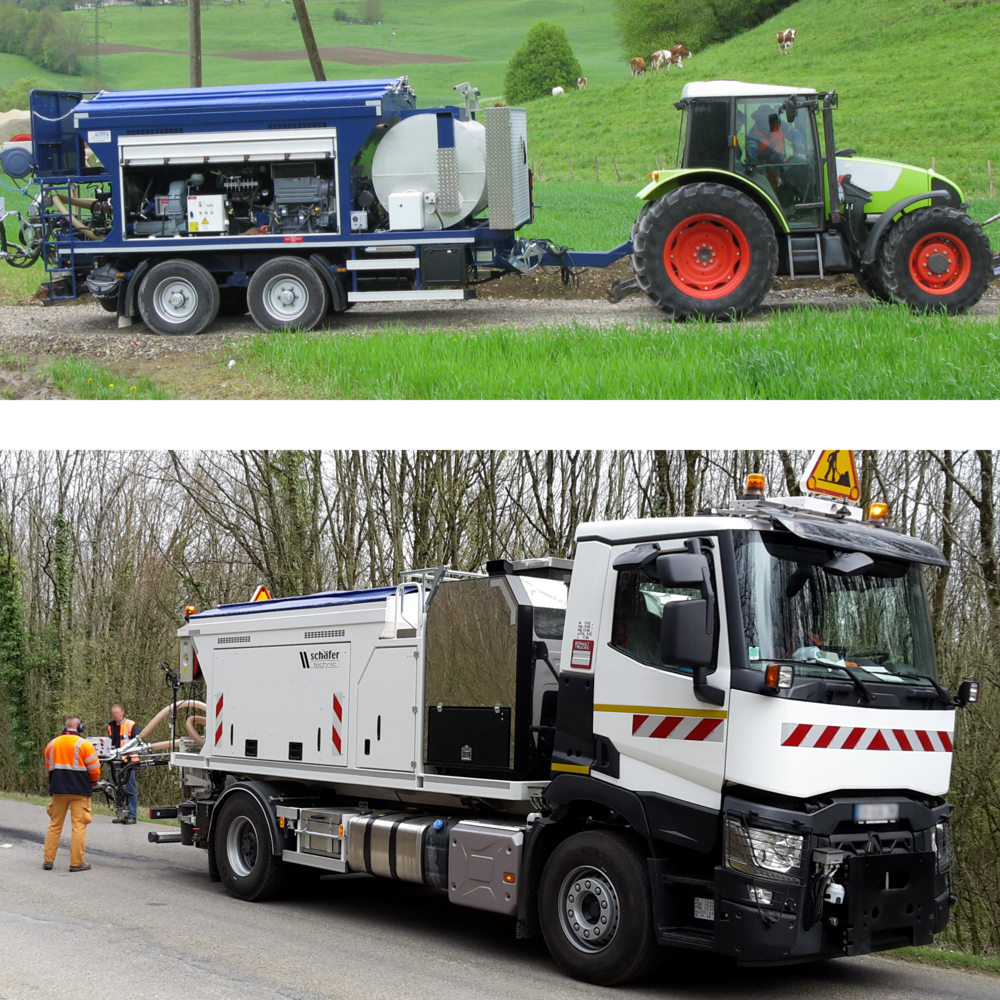

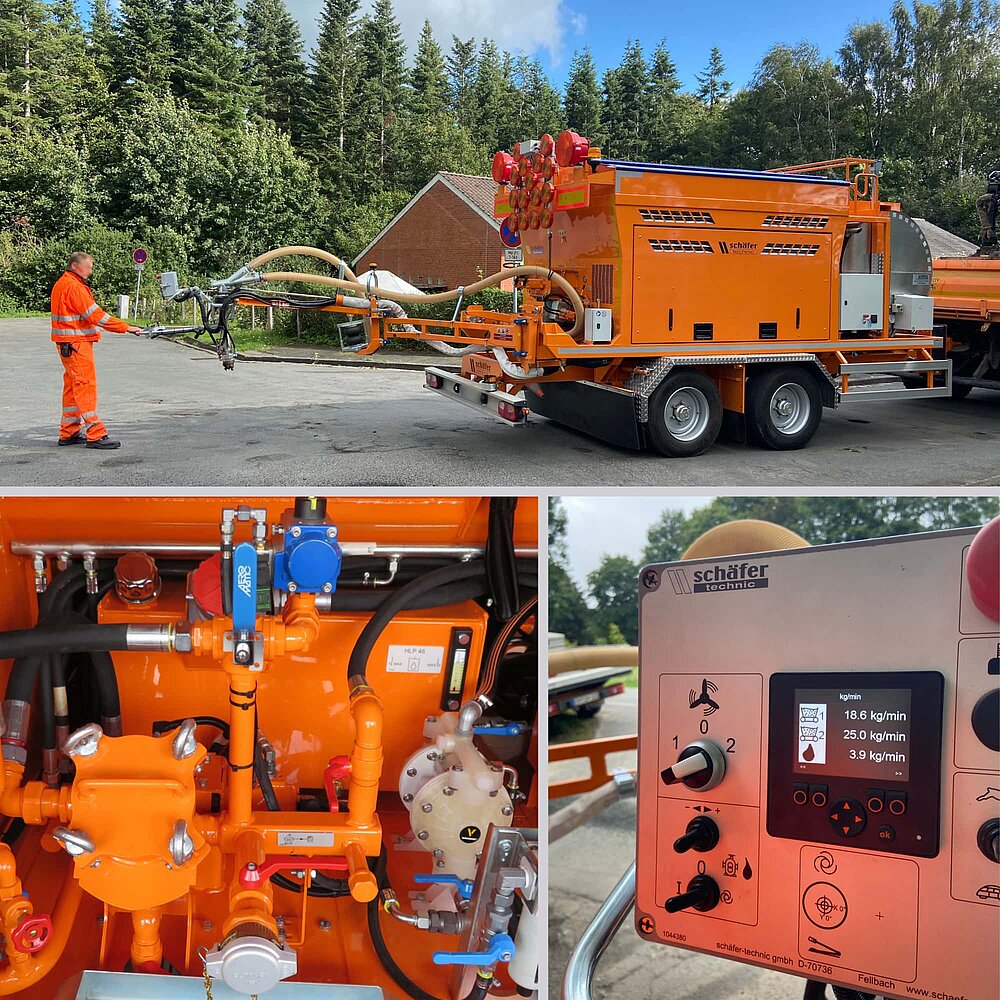

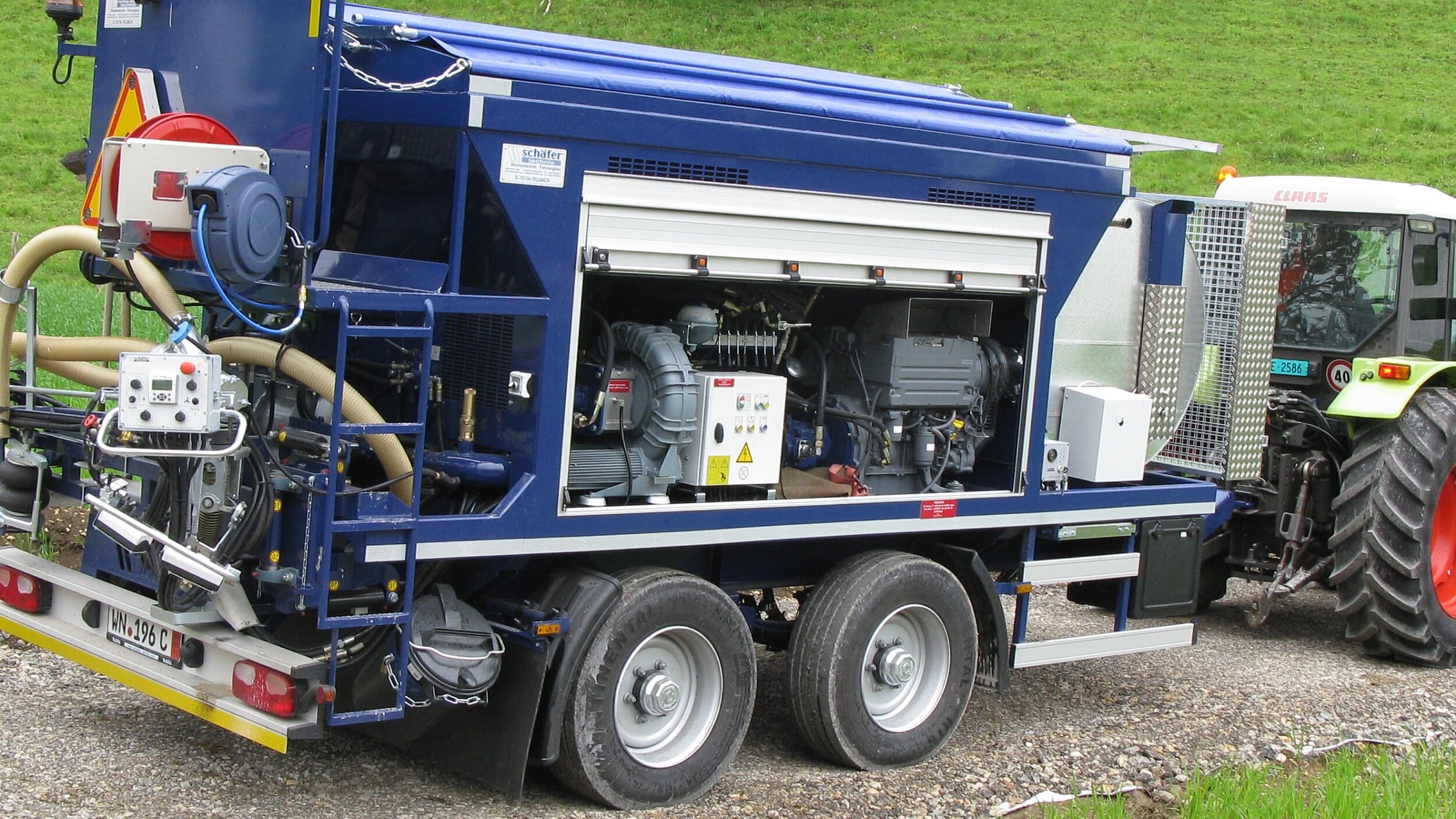

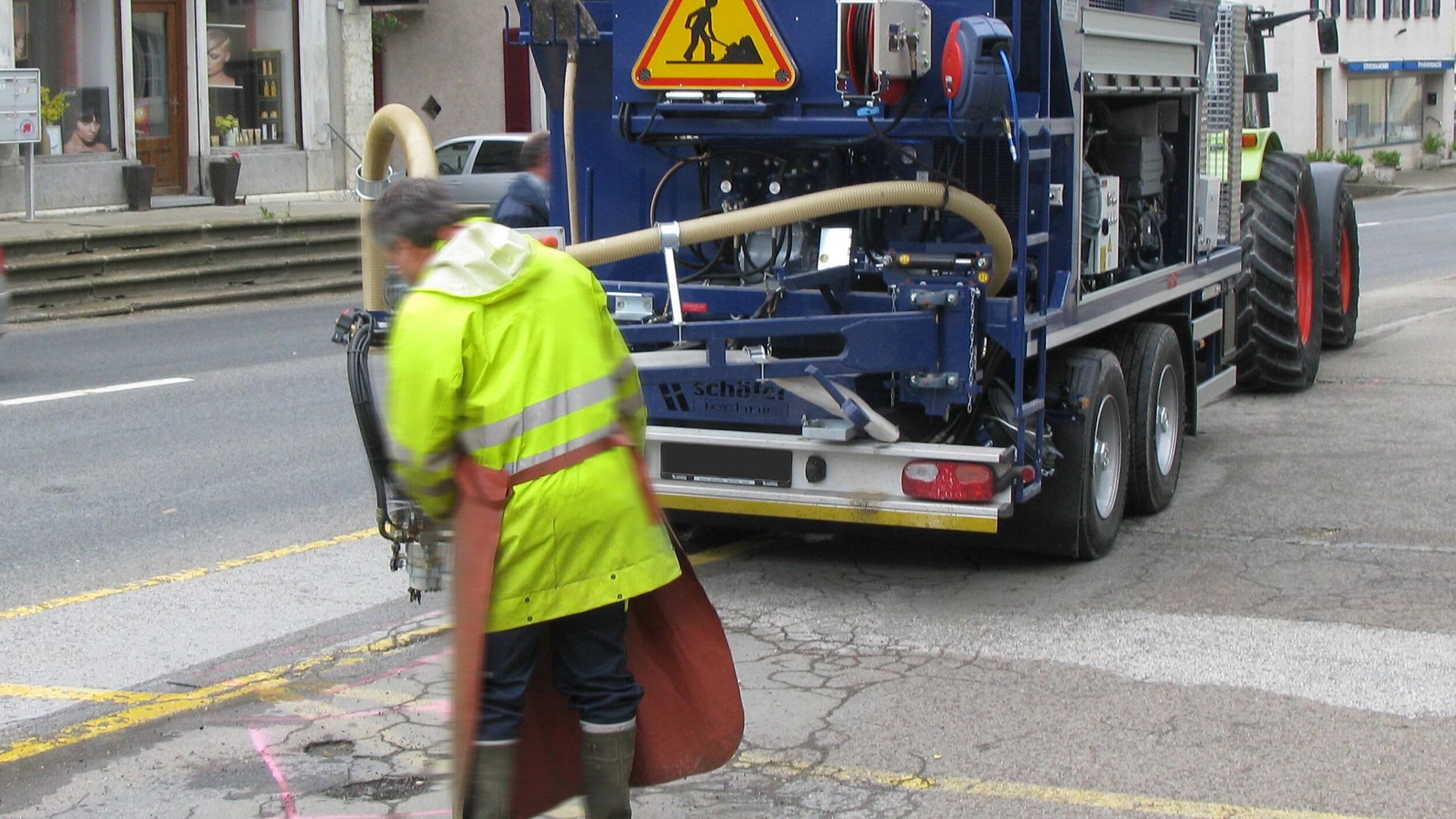

Blow-Patcher Typ HT

  • Aufbau auf Spezial-Tandem-
    Anhängerfahrgestell
  • Antrieb über eigenen Motor
  • 2 Splittbehälter je 2.250 L
  • Bindemitteltank 1.500 L
  • Manueller Arm mit Mischkopf
  • Mischkopf mit Funktionssteuerung
  • Automatische Nivellierung Heckarm
  • Elektro-Ölbrenner für Bindemittel
  • Mischleistung 25-85 kg/min
  • Wasserbegleitheizung Pumpe,
    Filter und Mischkopf
  • Warmwasserwärmetauscher im
    Bindemitteltank
  • Ladepumpe für Bitumenemulsion
  • Druckluftpistole mit Schlauchtrommel
  • Vorwarnleuchten mit Richtungspfeil
    für Verkehrsführung
  • Steuerung Patch-Control:
    • Maschinensteuerung
    • Splittdosierung mit Erfassung

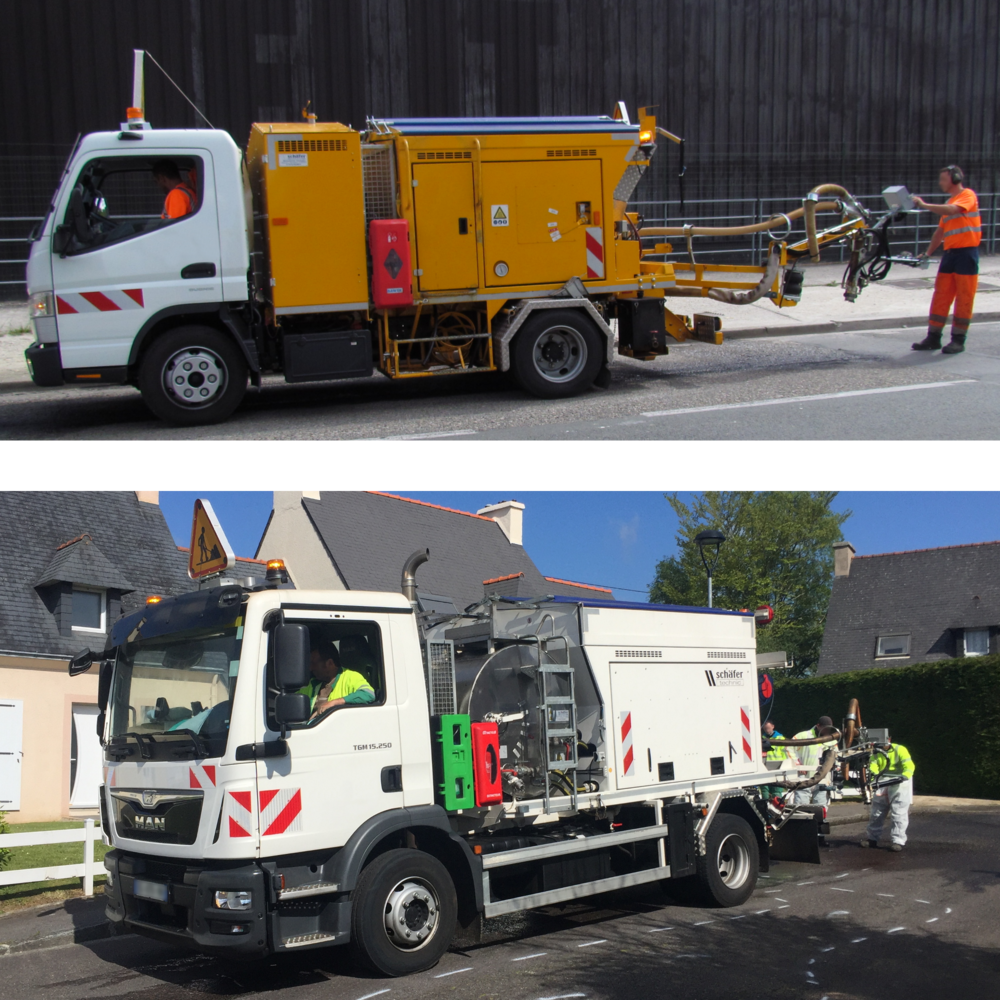

Einsatz in Städten und Metropolen: LKW mit zGM von 7,5 bis 15,0 t - LKW mit Gasbetrieb - Typen A1, A2, A3:

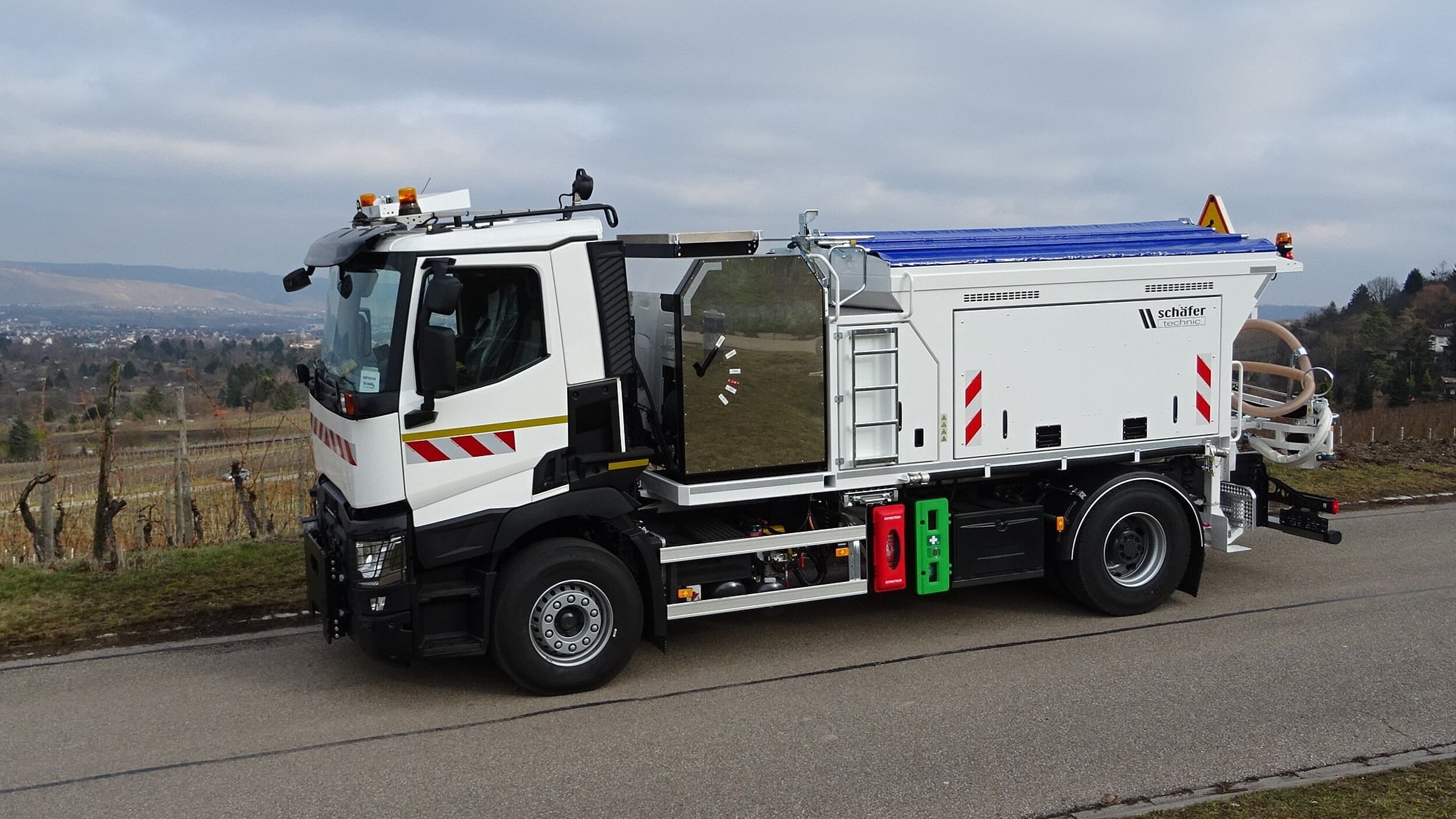

Einsatz durch Straßenmeistereien und regional: LKW mit zGM von 12,0 bis 18,0 t - Typen A2, A3, A4:

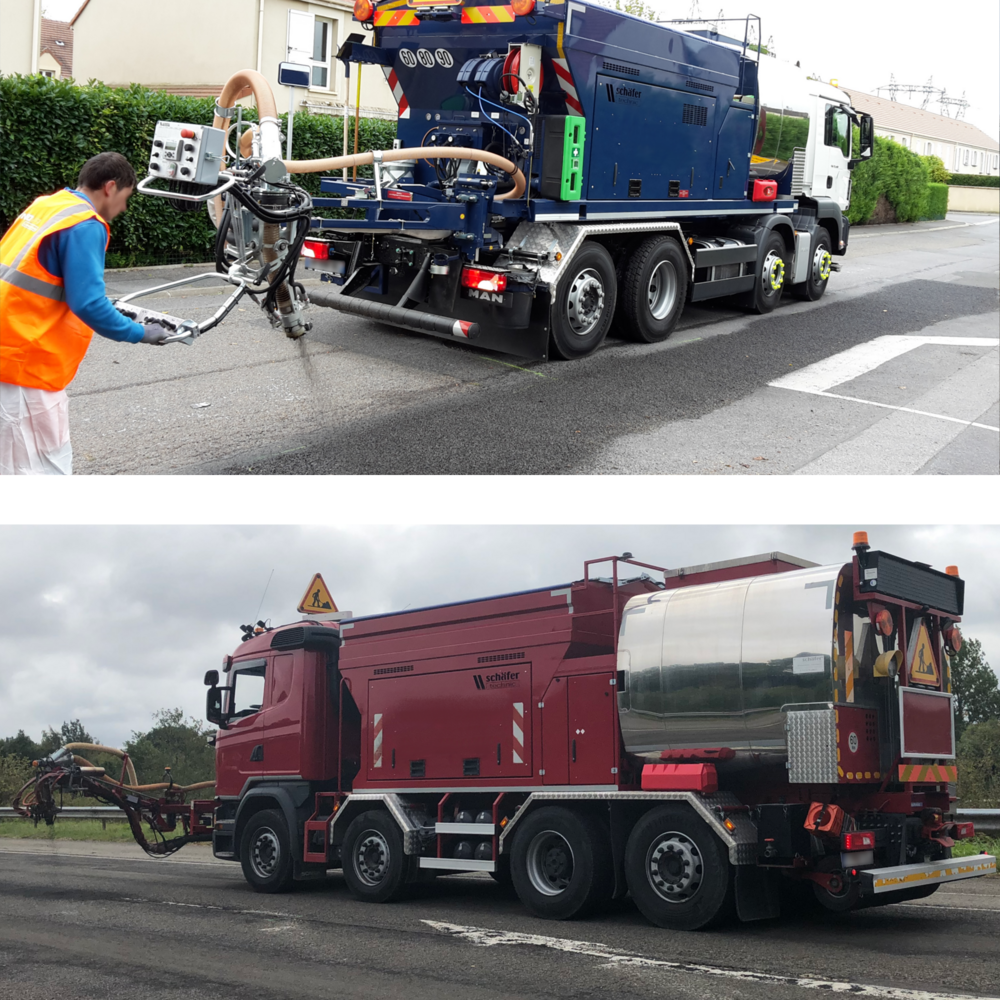

Einsatz durch regionale und nationale Spezialisten und Dienstleister: LKW mit zGM von 18,0 bis 32,0 t - Typen A4, A6, A7:

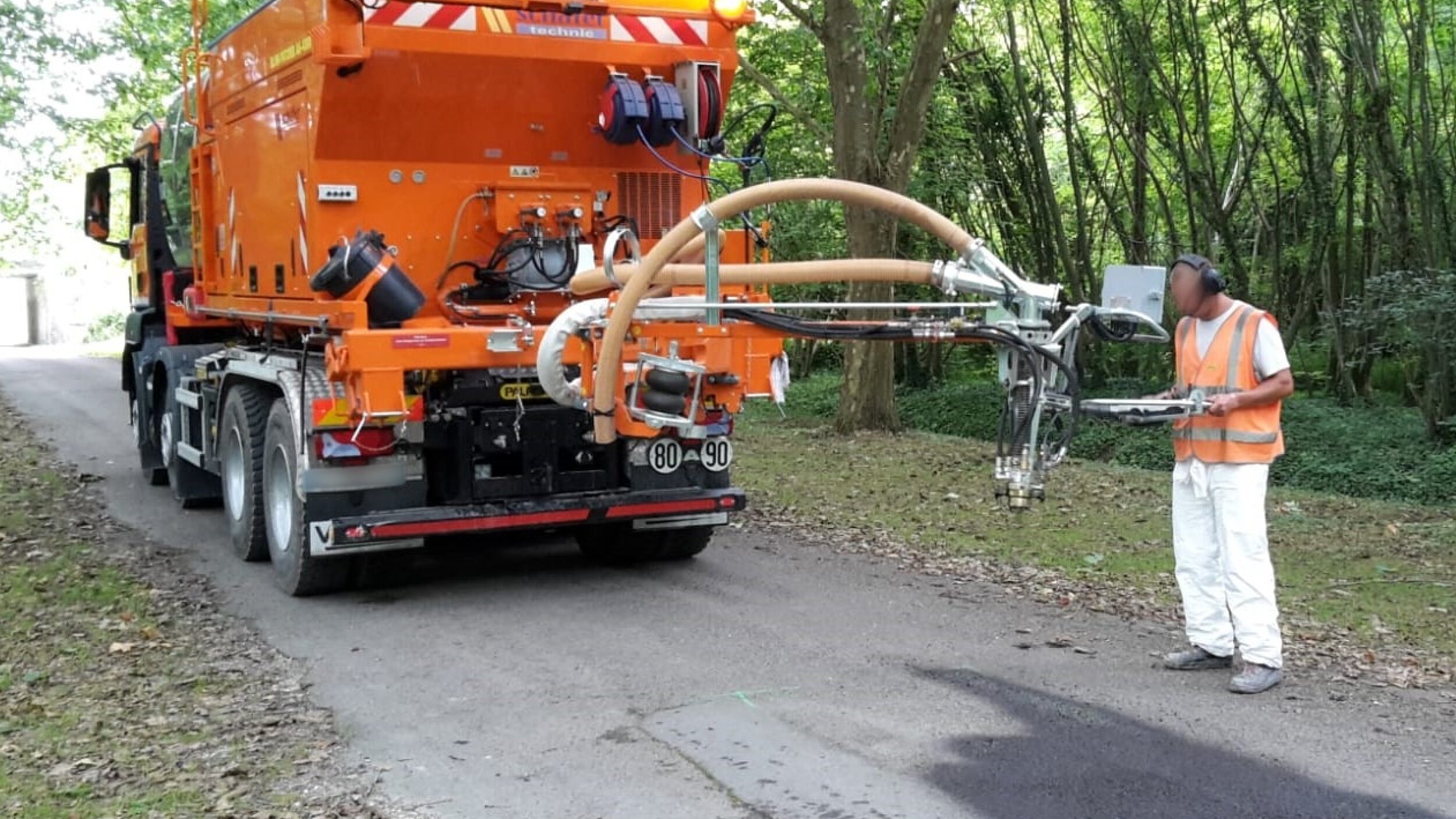

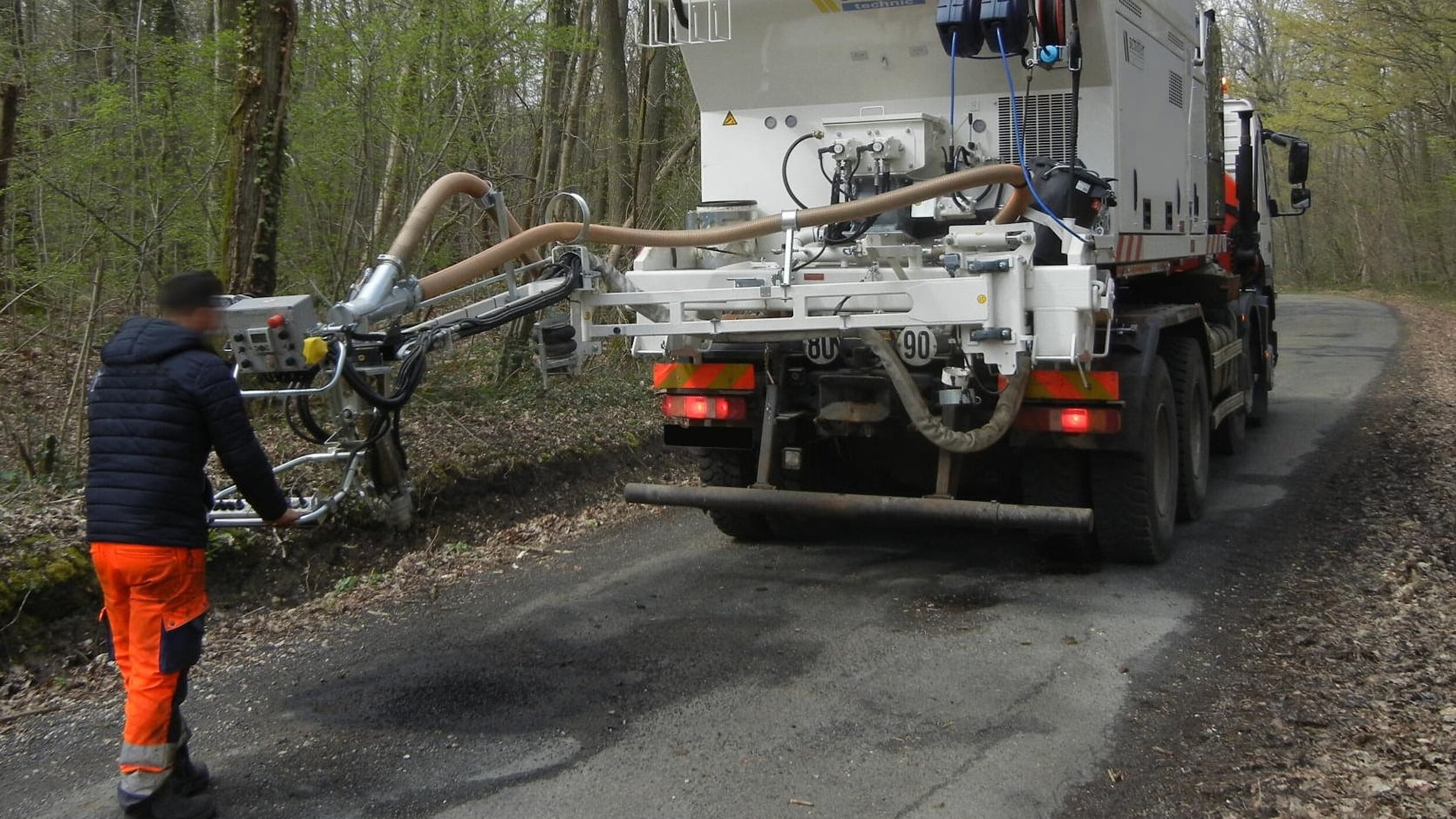

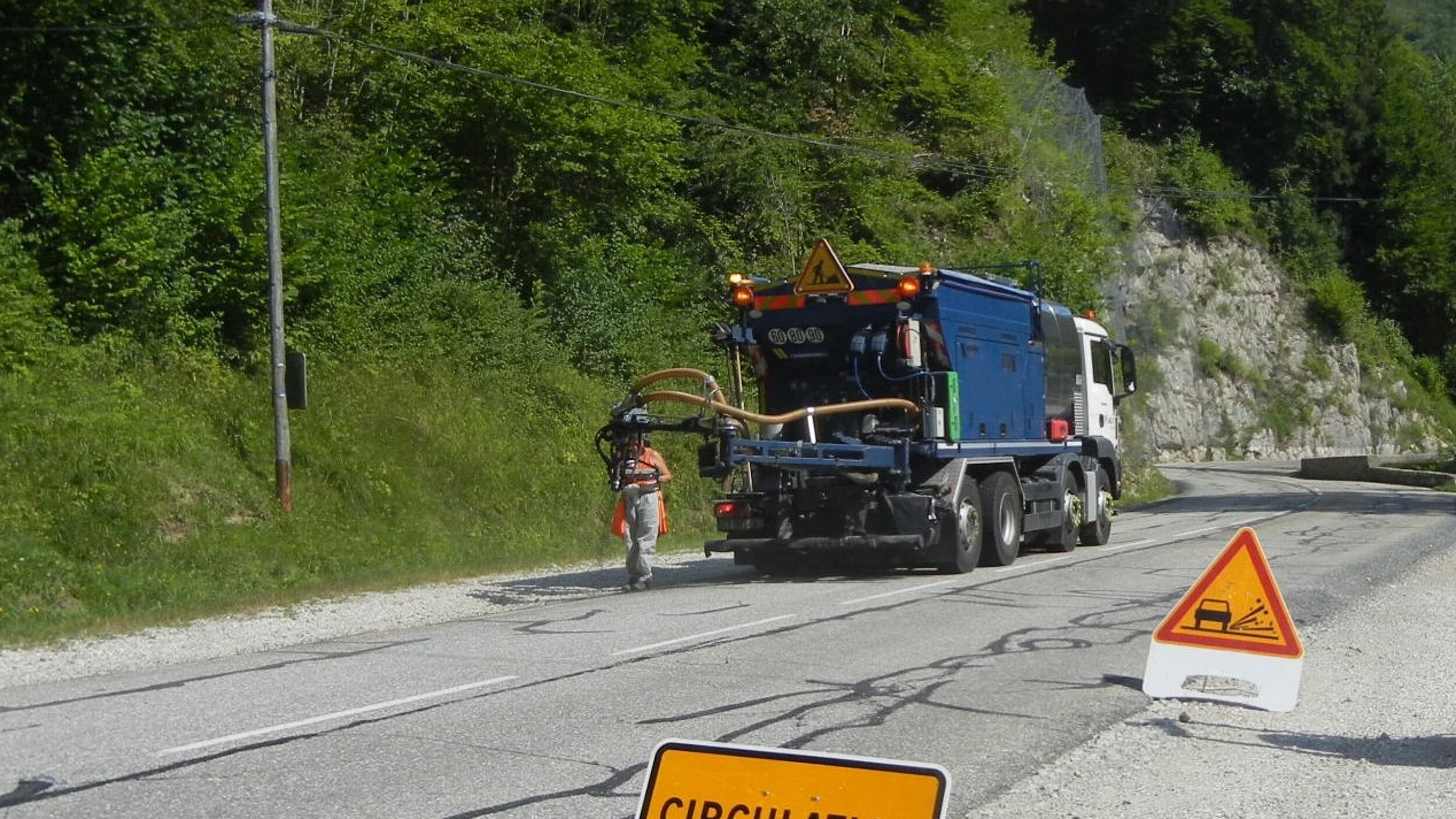

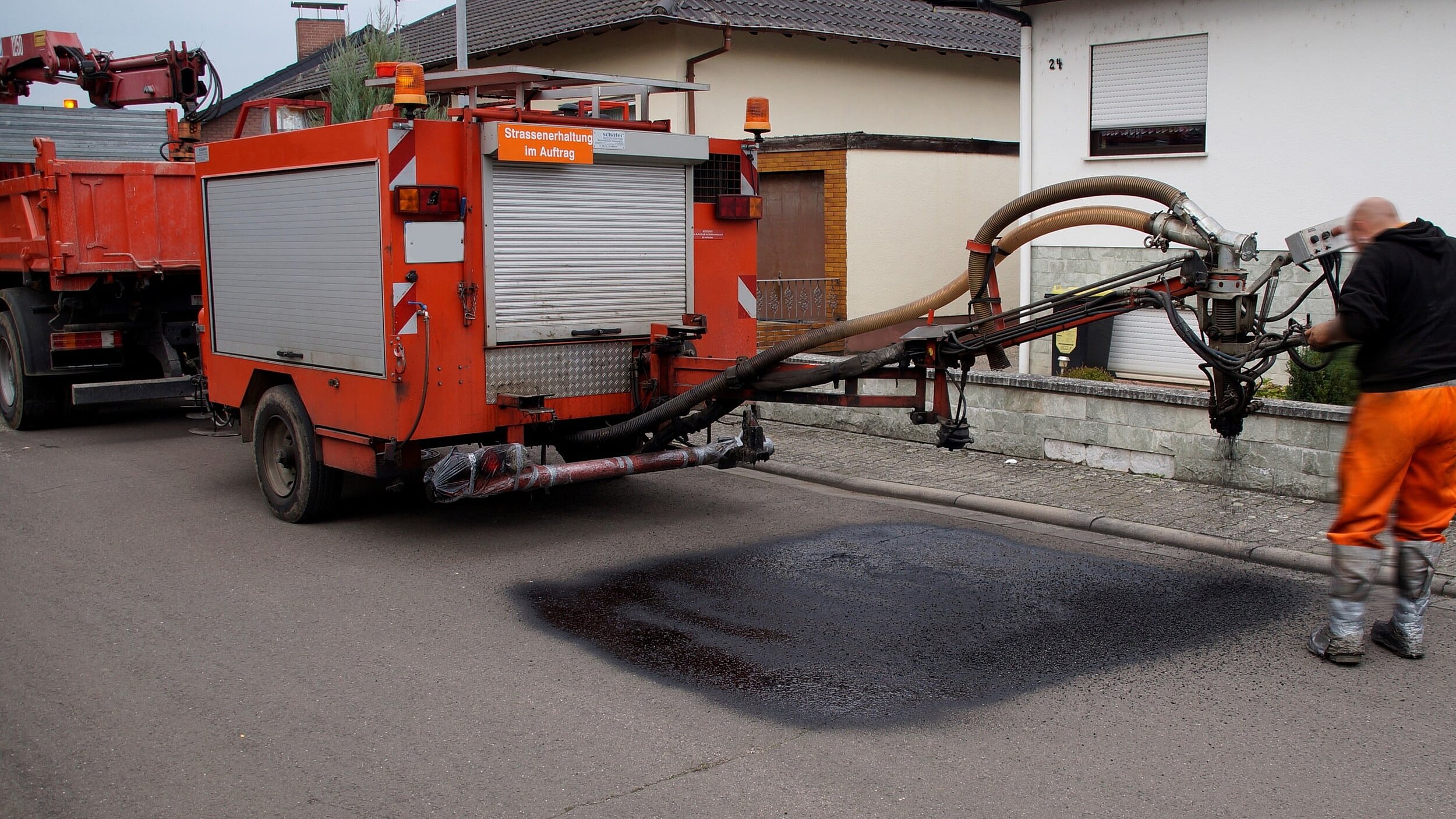

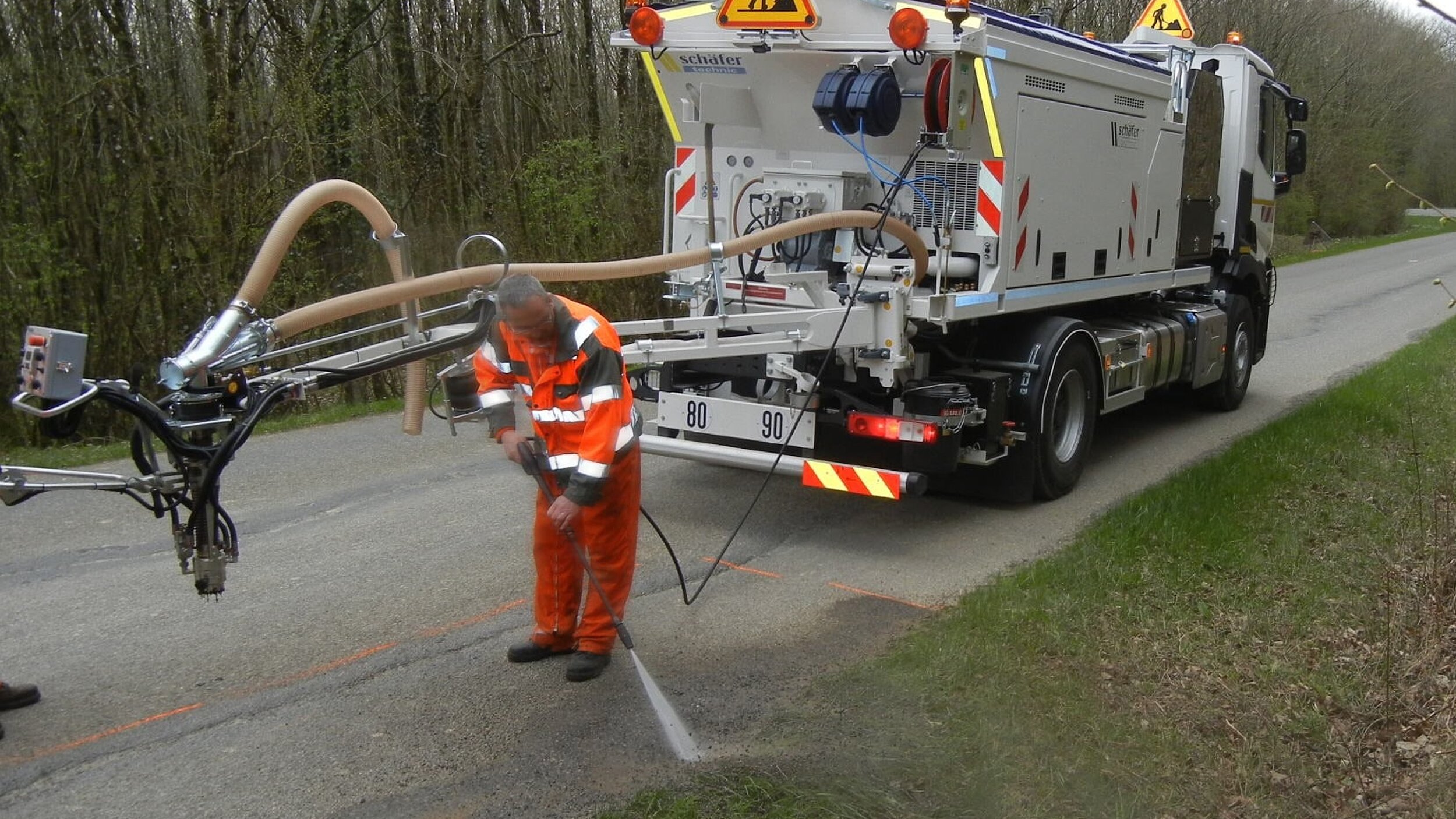

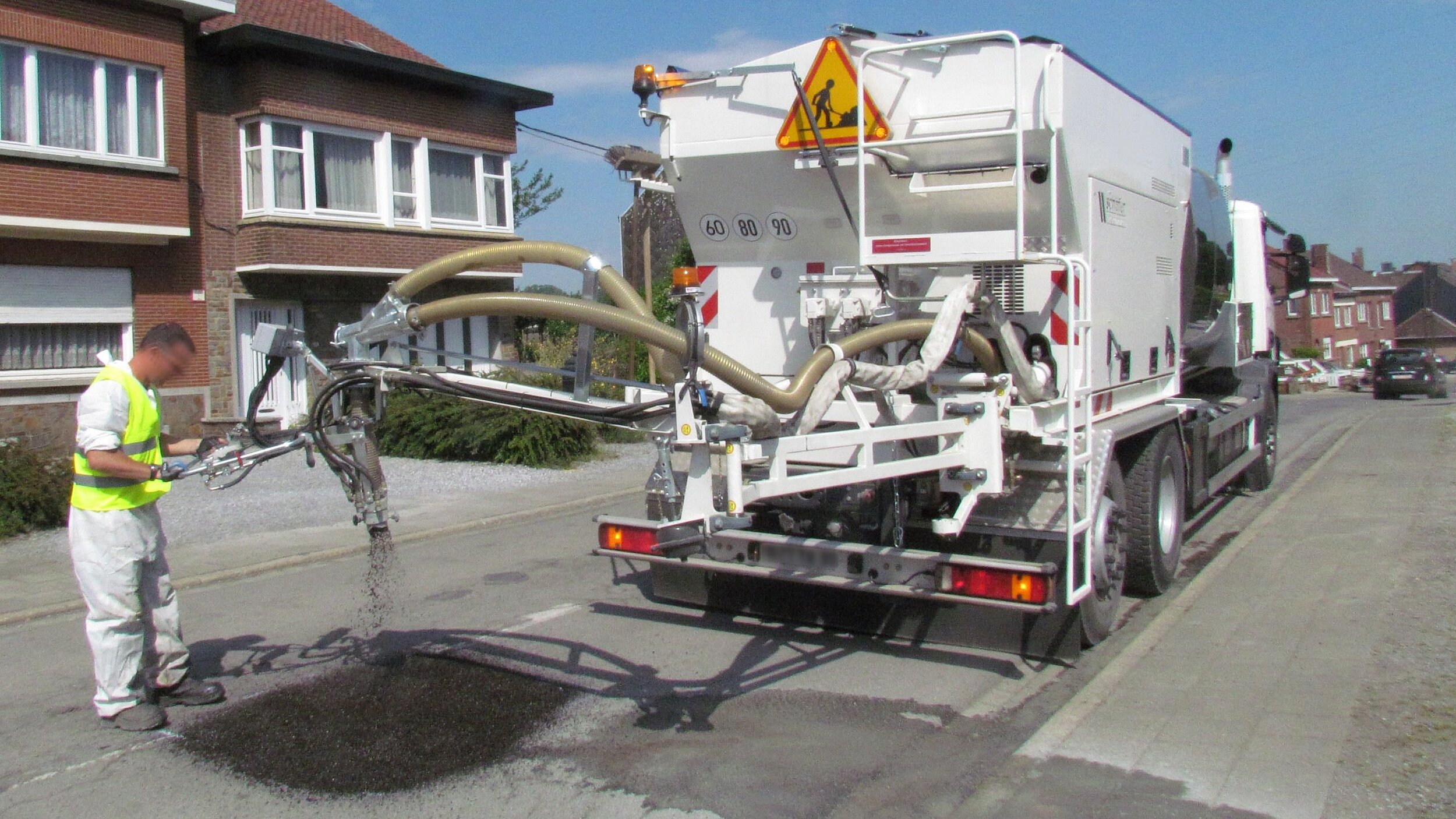

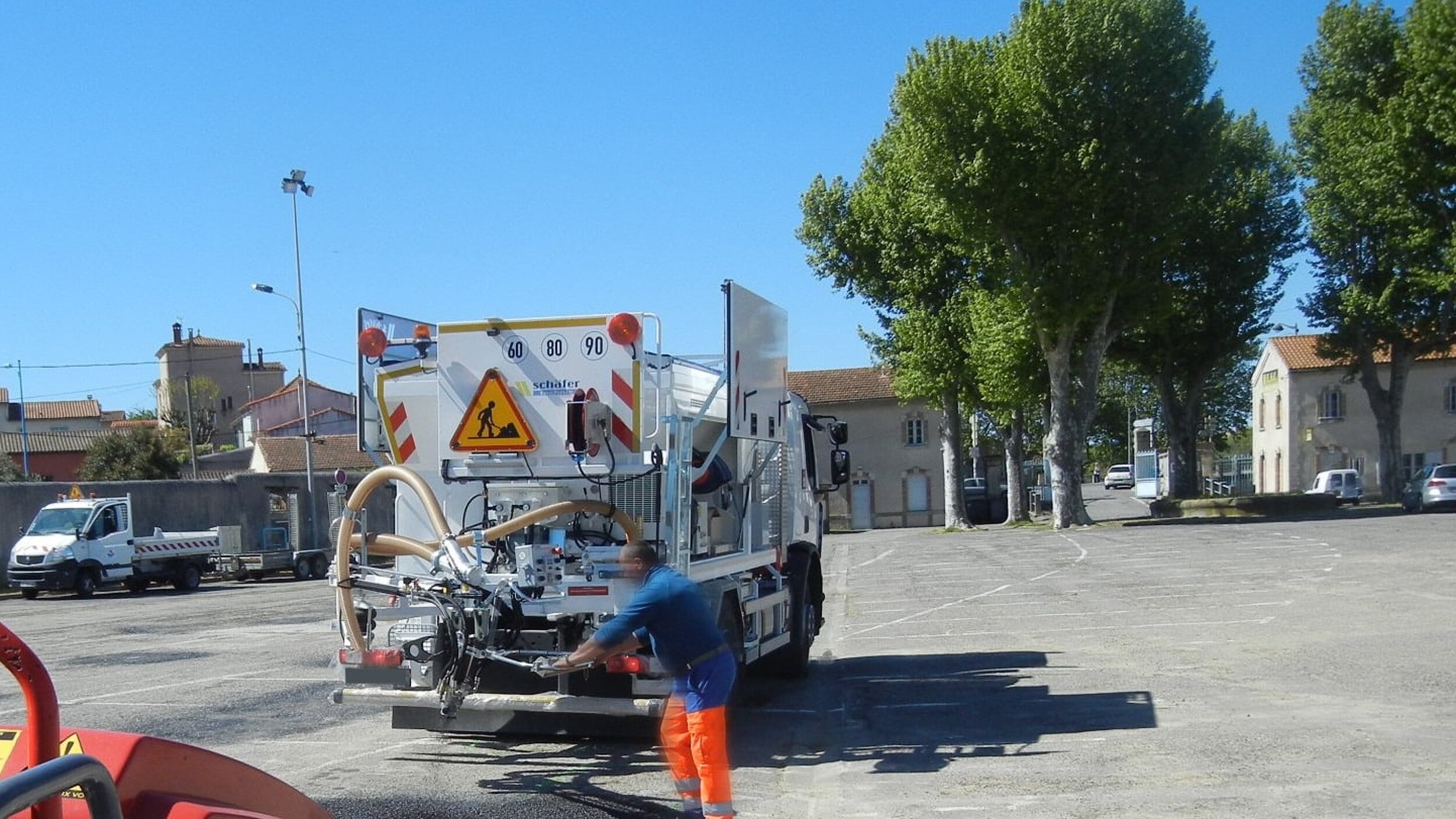

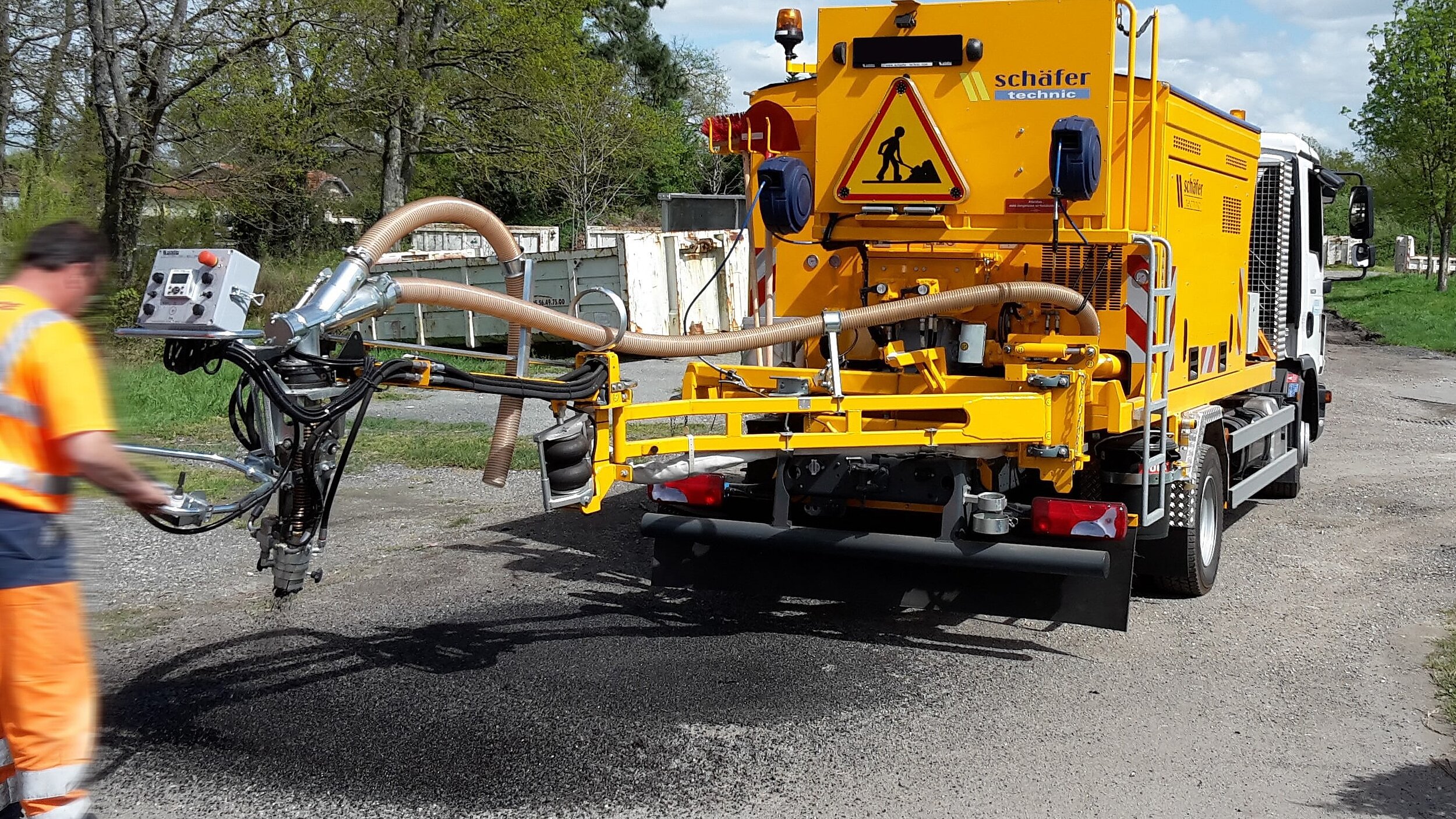

Blow-Patcher im Einsatz

REPARATUR VON SCHADSTELLEN

Schlaglöcher, Frostaufbrüche, Absenkungen, Ausbrüche am Belagsrand, Ausmagerungen des Deckbelages, Netzrisse in Asphaltdecken und Gehweg-Schäden können mit der richtigen Maschine repariert werden. Durch optimale Sanierung wird der Schaden nachhaltig behoben und die Verkehrssicherheit erhalten. Außerdem kann der Straßenbelag für weitere Arbeiten (z. B. Oberflächenbehandlungen) vorbereitet werden.

Für Reparaturarbeiten bietet schäfer-technic neben dem Blow-Patcher auch Reparaturzüge und den Mini-Mix an.

→ Verfahrensbeschreibung

→ RZA Reparaturzüge | → Mini-Mix
