Curar las heridas de la calle

Maquinas de reparación Blow Patcher

Los Blow Patcher originales de schäfer-technic cumplen los requisitos técnicos más avanzados para el funcionamiento práctico de una obra.

El brazo con cabezal mezclador constituye una herramienta ergonómica para la reparación de daños puntuales como baches. Esta máquina dispone de depósitos para gravilla, medio aglutinante, agua y aire, que se aplican a través del cabezal mezclador con dosificación computarizada.

El desarrollo continuo de la técnica de maquinaria y de la regulación de la dosificación garantiza una calidad de mezcla constante y reproducible.

Los materiales especiales reducen el desgaste y la necesidad de mantenimiento para garantizar un uso asegurado de la máquina. En la construcción de las máquinas se hace especial hincapié en el manejo intuitivo y cómodo de las mismas.

A fin de aumentar la seguridad del personal de manejo, se puede instalar el brazo con cabezal mezclador delante del camión. En este caso, el usuario puede controlar y manejar el brazo de extensión cómodamente desde la cabina del conductor con un joystick.

El método de trabajo con el Blow Patcher de schäfer-technic Blow-Patcher ofrece una solución económica de alta calidad.

La máquina puede utilizarse independientemente del pavimento de asfalto. Dispone de una elevada capacidad de rendimiento y permite la colocación exacta de la mezcla de material en el área dañada. De esta manera, los Blow Patcher de schäfer-technic le ayudan a lograr sus objetivos al utilizar los materiales y recursos con moderación.

El rápido método de trabajo también permite que la zona reparada se pueda reabrir rápidamente al tráfico.

PREVNEXT

Productos presentados

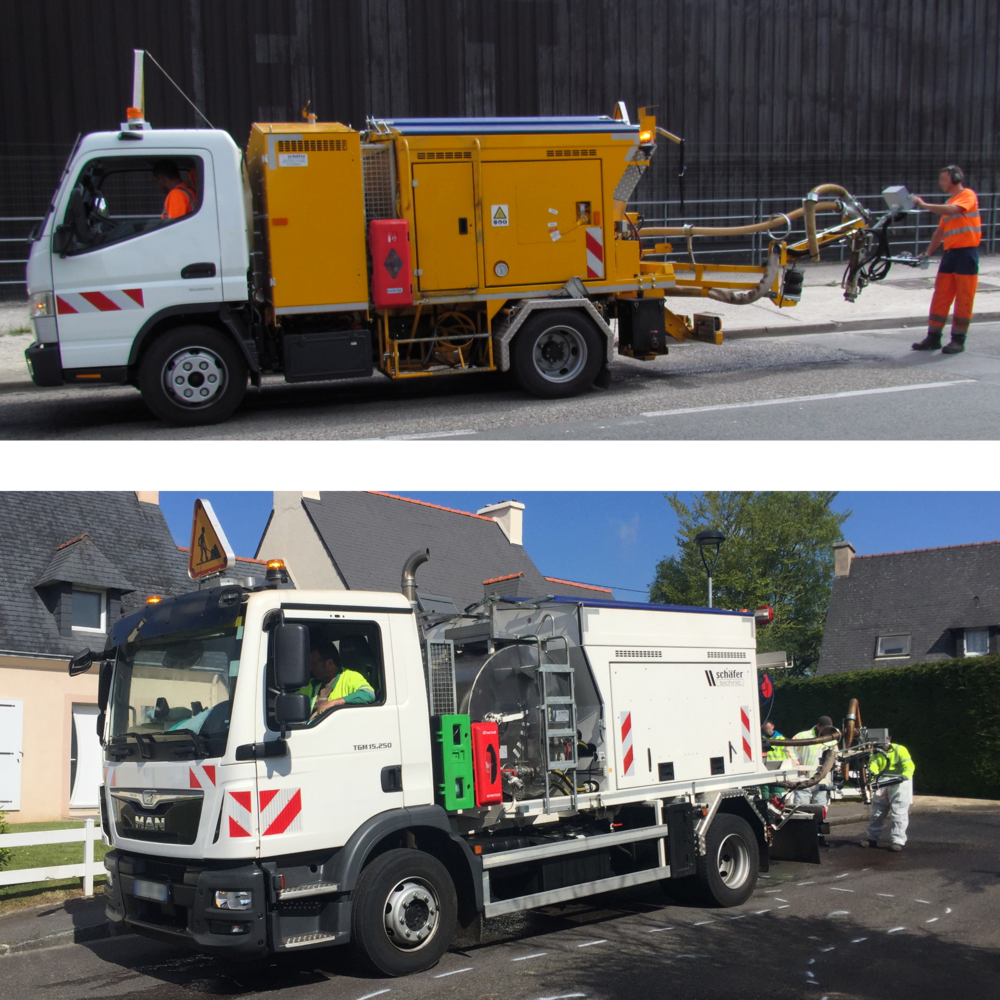

Blow Patcher, modelos A1 - A3

Máquinas compactas

Ágiles y compactos
Para trabajos en ciudades y municipios
Diseñados para camiones de 2 ejes

Conceptos presentados

Blow Patcher, modelos A4 - A6

Maschinen mittlerer Größe

Grandes capacidades con volúmenes de gravilla
de entre 4 y 6 m³
Amplias opciones de equipamiento
Diseñados para chasis de 2 a 4 ejes

Conceptos presentados

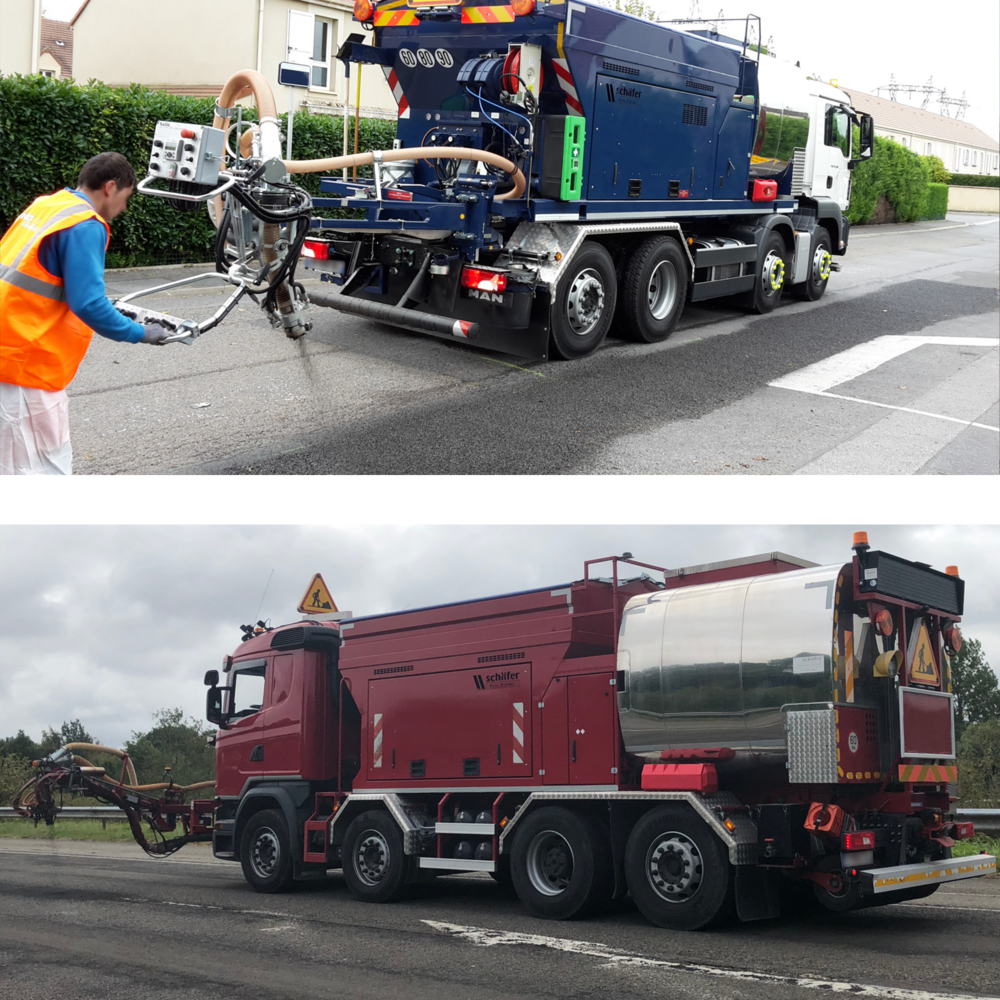

Blow Patcher, modelos A7 - A8

Máquinas grandes

Las capacidades más grandes con volúmenes de gravilla
de hasta 8 m³
Amplias opciones de equipamiento
Diseñados para chasis de hasta 4 ejes

Conceptos presentados

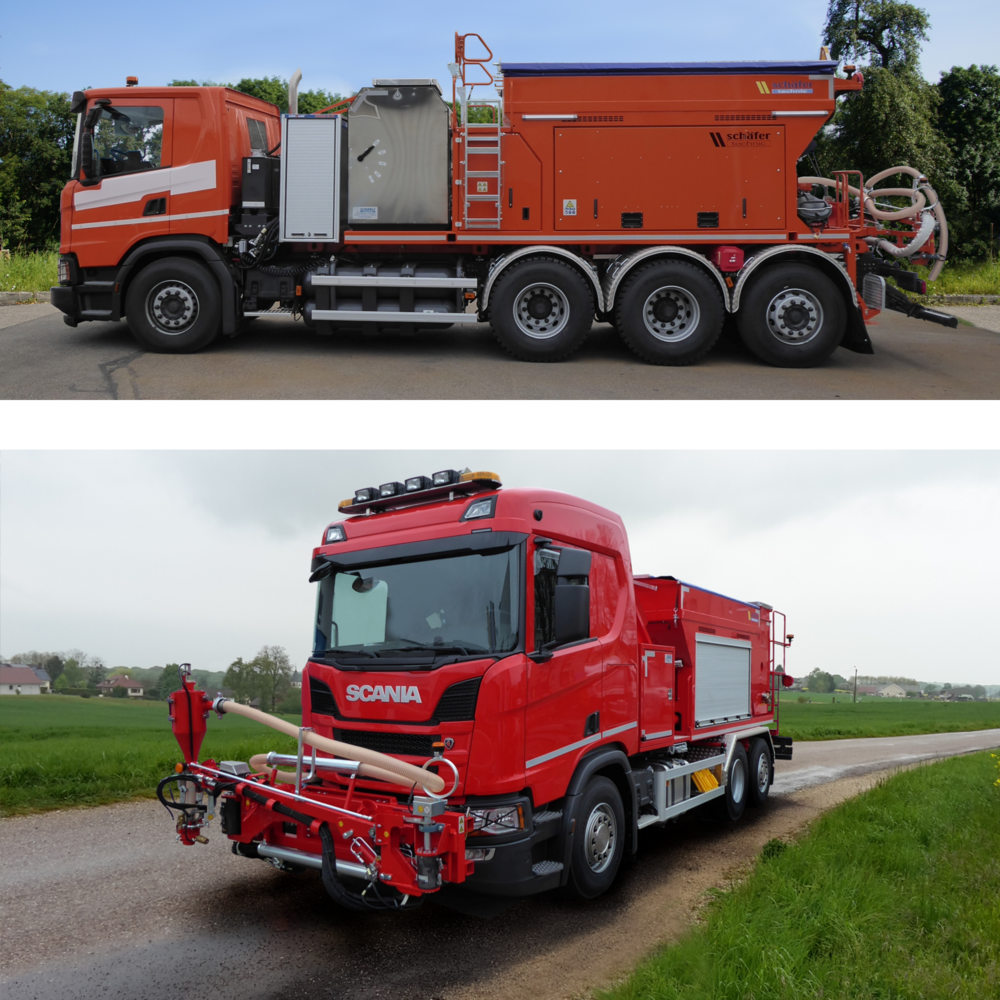

Máquinas de diseño especial

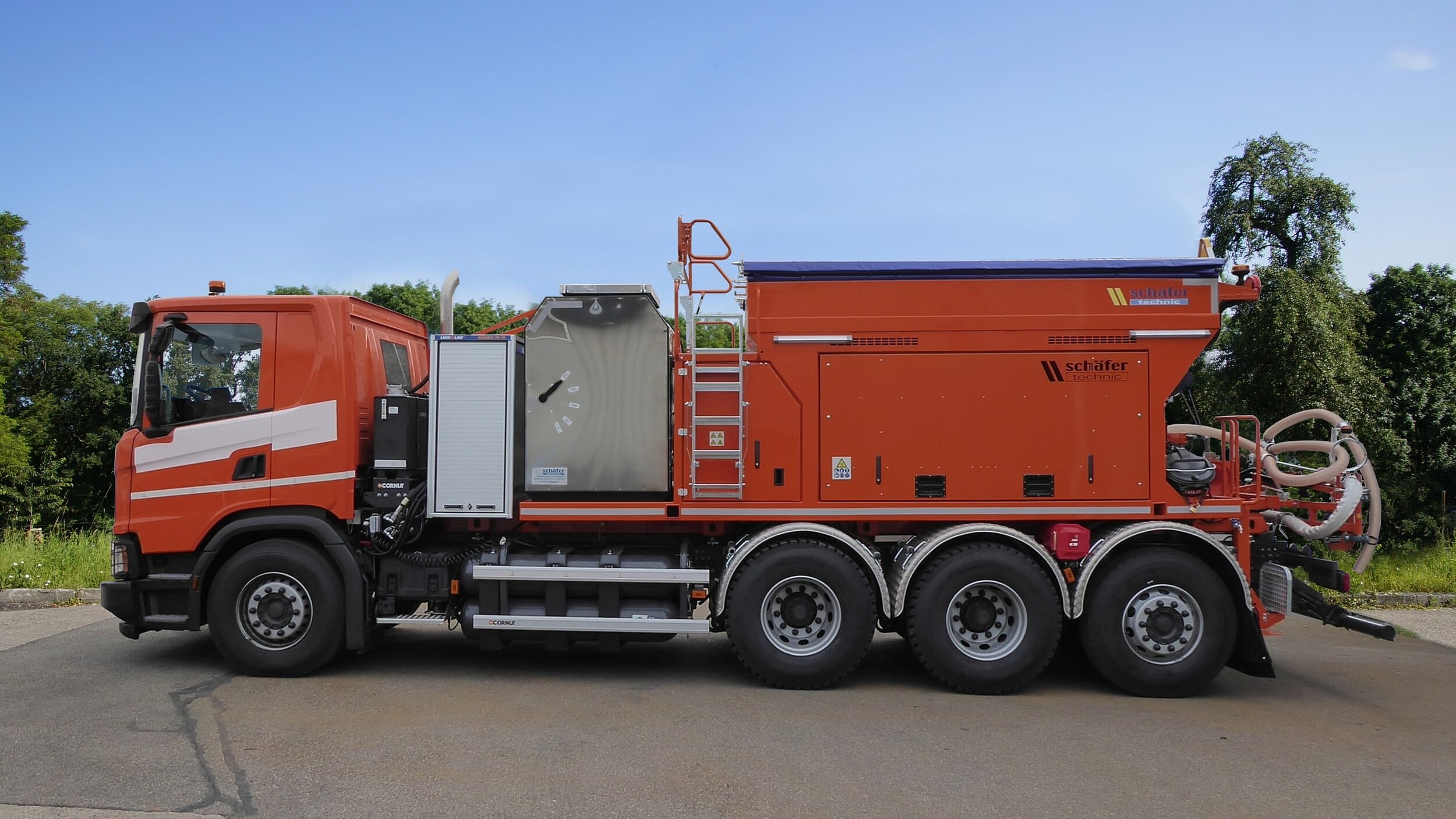

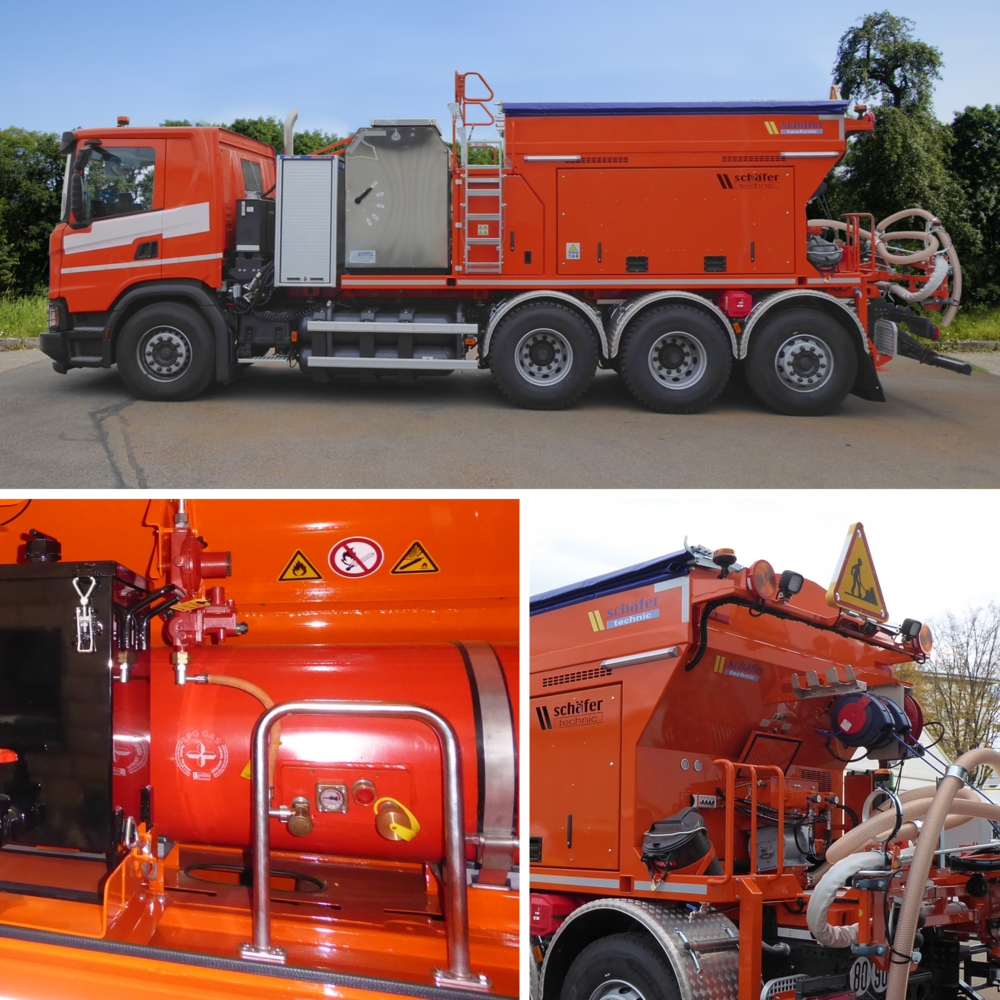

Arriba: Blow Patcher modelo A6 gas

Gran capacidad con depósito de
mineral de 6 m³
Versión con brazo trasero
Montado sobre un chasis trídem
Calefacción de gas eléctrica

Abajo: Blow Patcher modelo FAH6 reactivo

Gran capacidad con depósito de
mineral de 6 m³
Brazo frontal controlable a distancia
Montado sobre chasis de 3 ejes
Versión especial para el uso de
betún reactivo especial

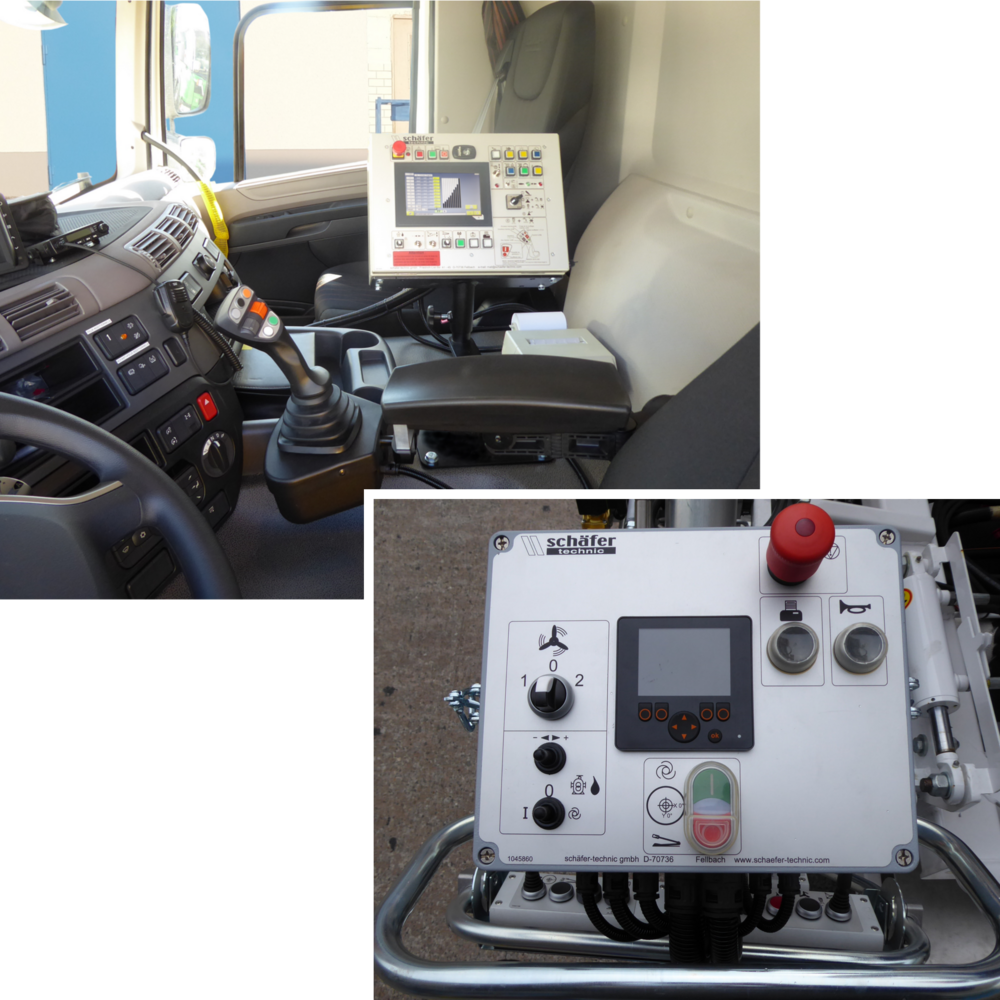

Control de la máquina

Steuerung per Joystick von Fahrerhaus und/oder
direkt am Patcher-Mischkopf

schäfer-technic Touch-Control
- Dosiersteuerung mit Touch-Panel
  - Amplia variedad de funciones
  - Kalibrieren und Einsehen aller
    wichtigen Werte
  - Registro GPS
  - Informes digitales de la obra
  - Y mucho más.
Patch Control schäfer-technic

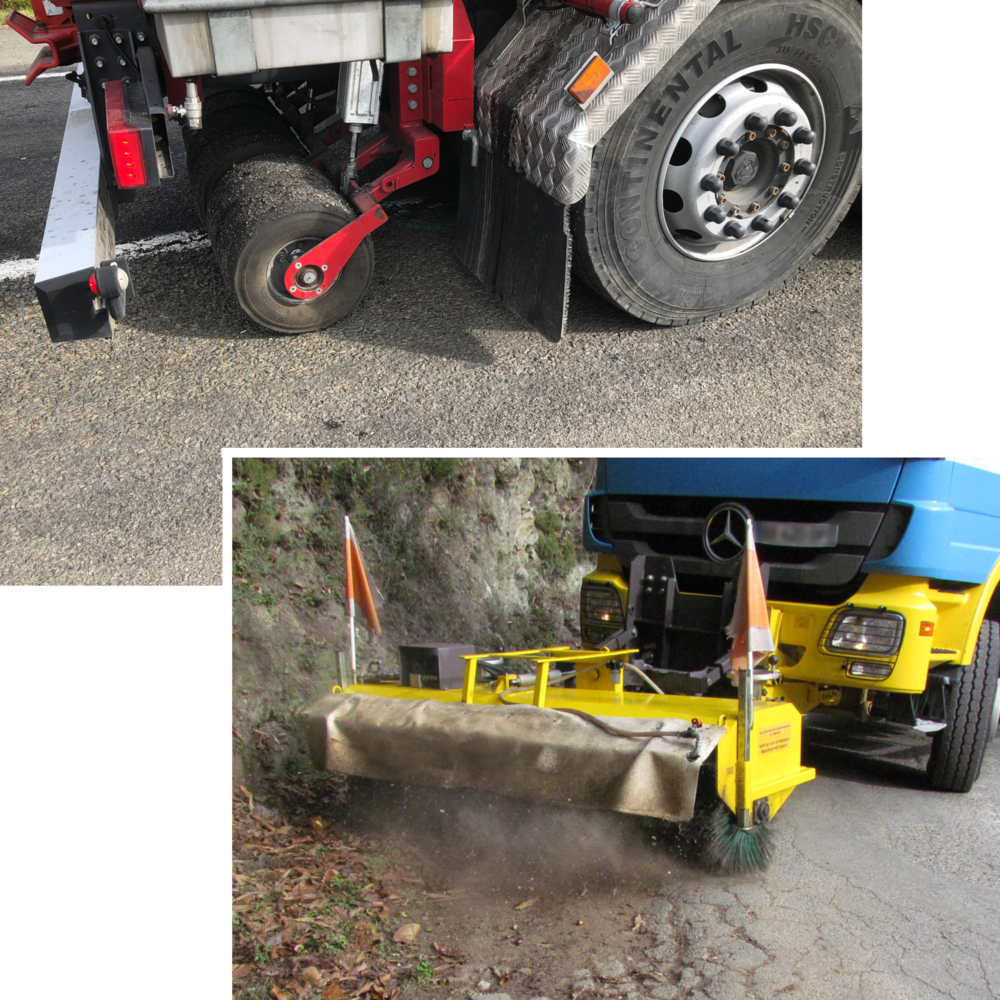

Sonderausstattungen

Viele verschiedene Ausstattungsmöglichkeiten, z.B.:

Tambores de presión
- Para el tratamiento de la zona reparada
- Para una rápida reapertura
  al tráfico
- Elevación y prensado hidráulicos
- Controlable desde la cabina del conductor
Escoba de barrido frontal de calidad
- Para la limpieza profesional
  de las áreas dañadas antes de la reparación
- Para la limpieza independientemente de
  los trabajos de reparación
- Elevación, descenso y
  ajuste hidráulicos

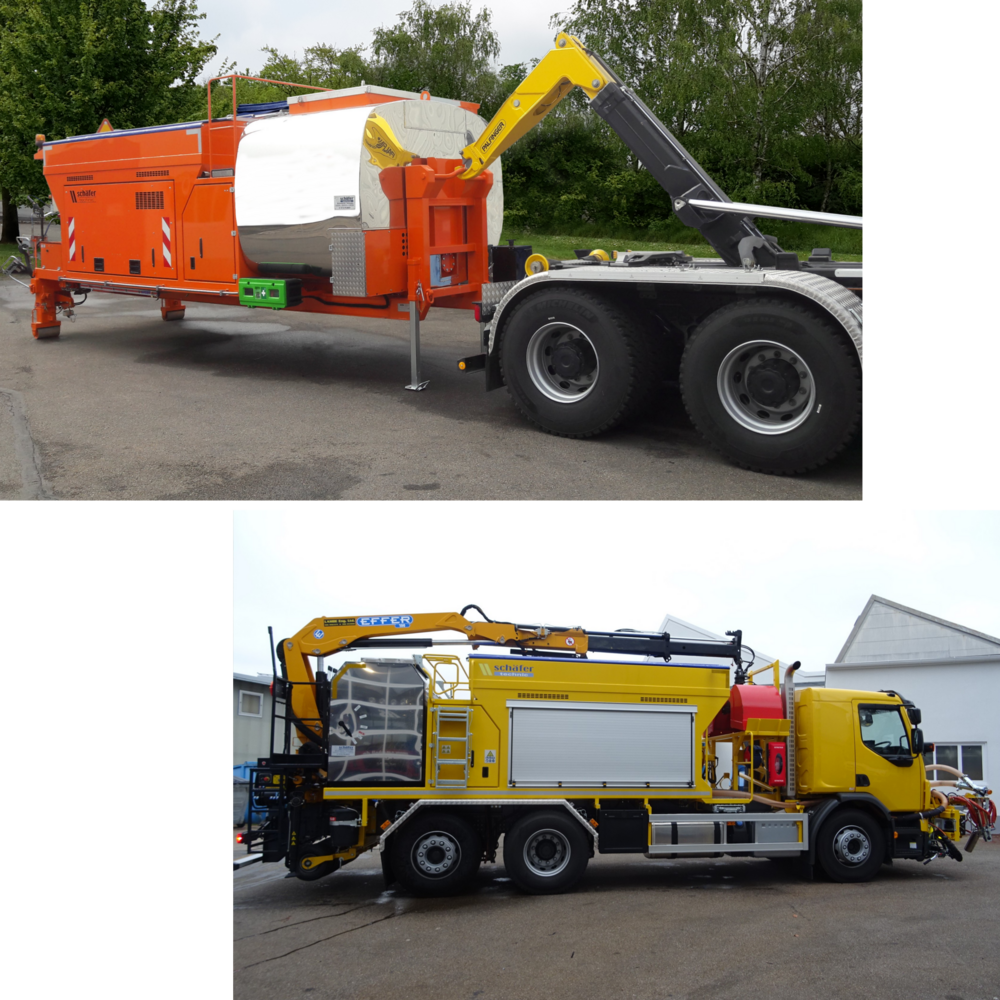

Aufbauvarianten

Verschiedene Konstruktionsmöglichkeiten

Sistema de cambio de gancho (arriba)
Sistema de cambio con bloqueo giratorio
Accesorio para plataforma
Accesorio para plataforma intercambiable
Superestructura fija (abajo)

Diseños especiales para requerimientos especiales:

Con sistema de grúa
Y mucho más.

PREVNEXT

Máquinas presentadas

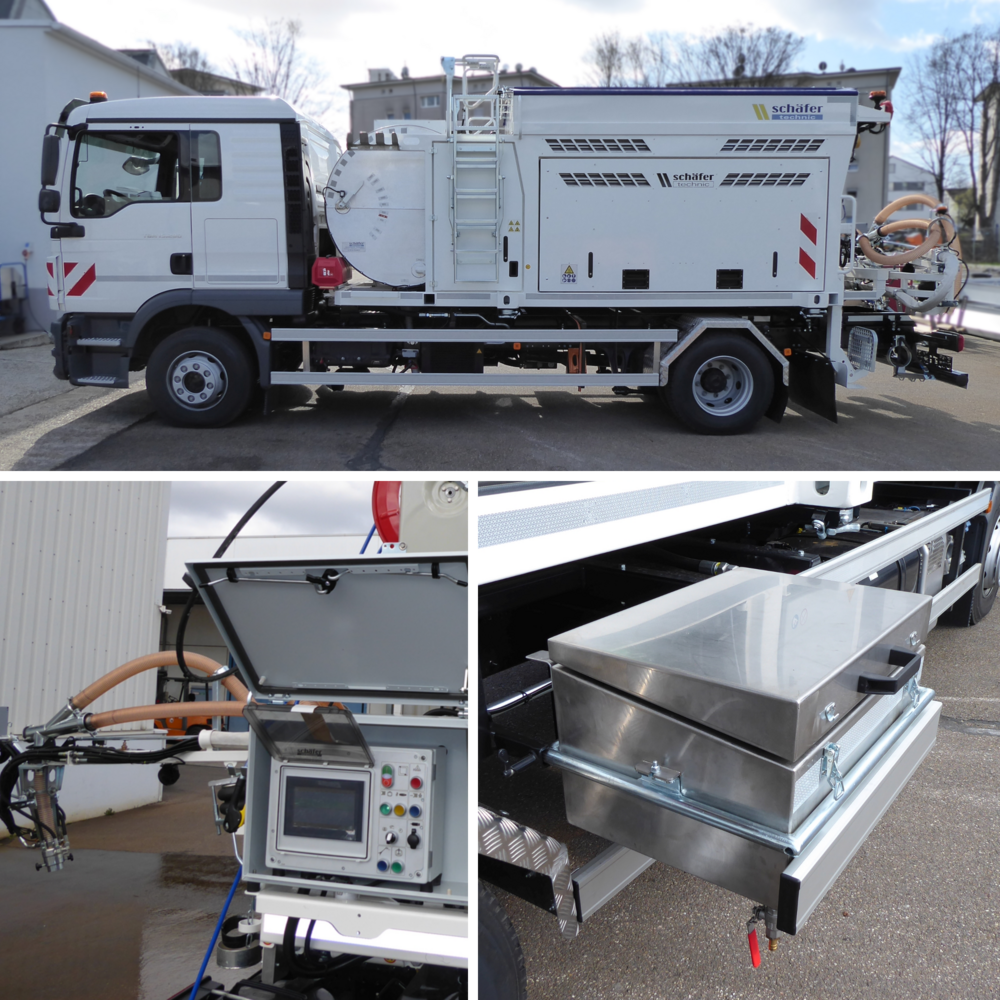

Blow Patcher modelo A3

Superestructura intercambiable con Twist-Lock
Bastidor de camión 15 t
Accionamiento mediante motor del camión
2 depósitos de gravilla de 1.500 L
Tanque del medio aglutinante de 1.500 L
Agitadora en el tanque del medio aglutinante
Brazo manual con cabezal mezclador
Brazo trasero de nivelación automática
Capacidad de mezcla: 25-85 kg/min
Calefacción complementaria de agua, filtro
y cabezal mezclador
Función de limpieza con
alta presión de agua
Estación de limpieza
Pistola de aire comprimido con tambor de manguera
Iluminación del entorno para trabajos nocturnos
Control táctil:
- Control de la máquina
- Sistema de dosificación automática
- Organización de la obra con
  registro de los datos de procesos
- Transferencia de datos (USB, nube virtual, etc.)
- Informe de impresión

Máquinas presentadas

Blow Patcher modelo A6

Superestructura intercambiable con Twist-Lock
Bastidor de camión 32 t
Accionamiento mediante motor del camión
2 depósitos de gravilla de 3.000 L
Tanque del medio aglutinante de 2.000 L
Agitadora en el tanque del medio aglutinante
Brazo manual con cabezal mezclador
Brazo trasero de nivelación automática
Quemador eléctrico de gas para medio aglutinante
Capacidad de mezcla: 25-85 kg/min
Cabezal mezclador para control de función
Iluminación del entorno para trabajos nocturnos
Control táctil:
- Control de la máquina
- Sistema de dosificación automática
- Organización de la obra con
  registro de los datos de procesos
- Transferencia de datos (USB, nube virtual, etc.)
- Informe de impresión

Máquinas presentadas

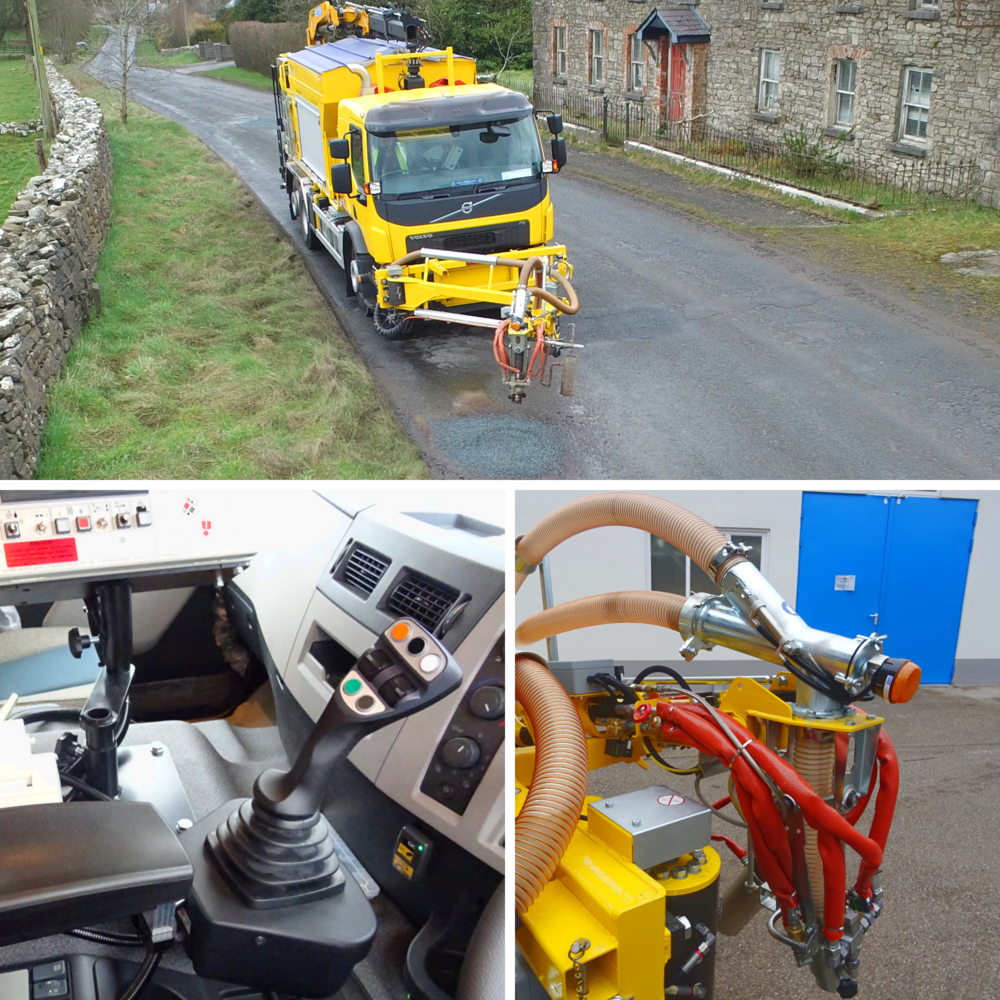

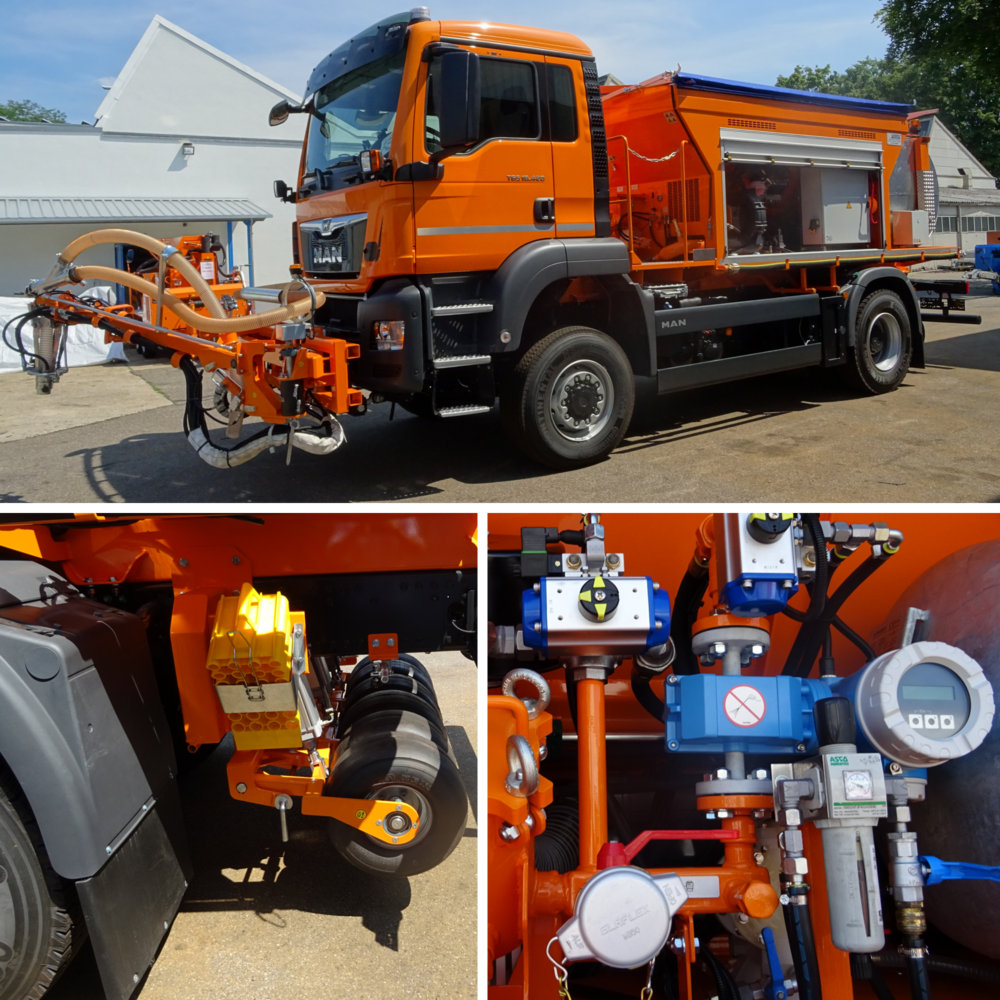

Blow Patcher modelo FAH4

Superestructura fija sobre bastidor de camión 18 t
Accionamiento mediante motor del camión
2 depósitos de gravilla de 2.000 L
Tanque del medio aglutinante de 1.200 L
Brazo delantero hidráulico con cabezal mezclador
Brazo delantero de nivelación automática
Manejo de cabezal mezclador y funciones
mediante joystick en la cabina del conductor
Quemador eléctrico de fuel oil para medio aglutinante
Capacidad de mezcla: 25-85 kg/min
Rodillo con ruedas de goma para la compactación de material de mezcla
Control táctil:
- Control de la máquina
- Sistema de dosificación automática
- Organización de la obra con
  registro de los datos de procesos
- Transferencia de datos (USB, nube virtual, etc.)
- Informe de impresión

Máquinas presentadas

Blow Patcher modelo A6

Superestructura fija sobre bastidor de camión 26 t
Accionamiento mediante motor propio
2 depósitos de gravilla de 3.000 L
Tanque del medio aglutinante de 1.700 L
Brazo manual con cabezal mezclador
Brazo trasero de nivelación automática
Capacidad de mezcla: 25-85 kg/min
Función de limpieza con
alta presión de agua
Pistola de aire comprimido con tambor de manguera
Boquilla de limpieza con tambor de manguera
Control táctil:
- Control de la máquina
- Sistema de dosificación automática
- Organización de la obra con
  registro de los datos de procesos
- Transferencia de datos (USB, nube virtual, etc.)
- Informe de impresión

Máquinas presentadas

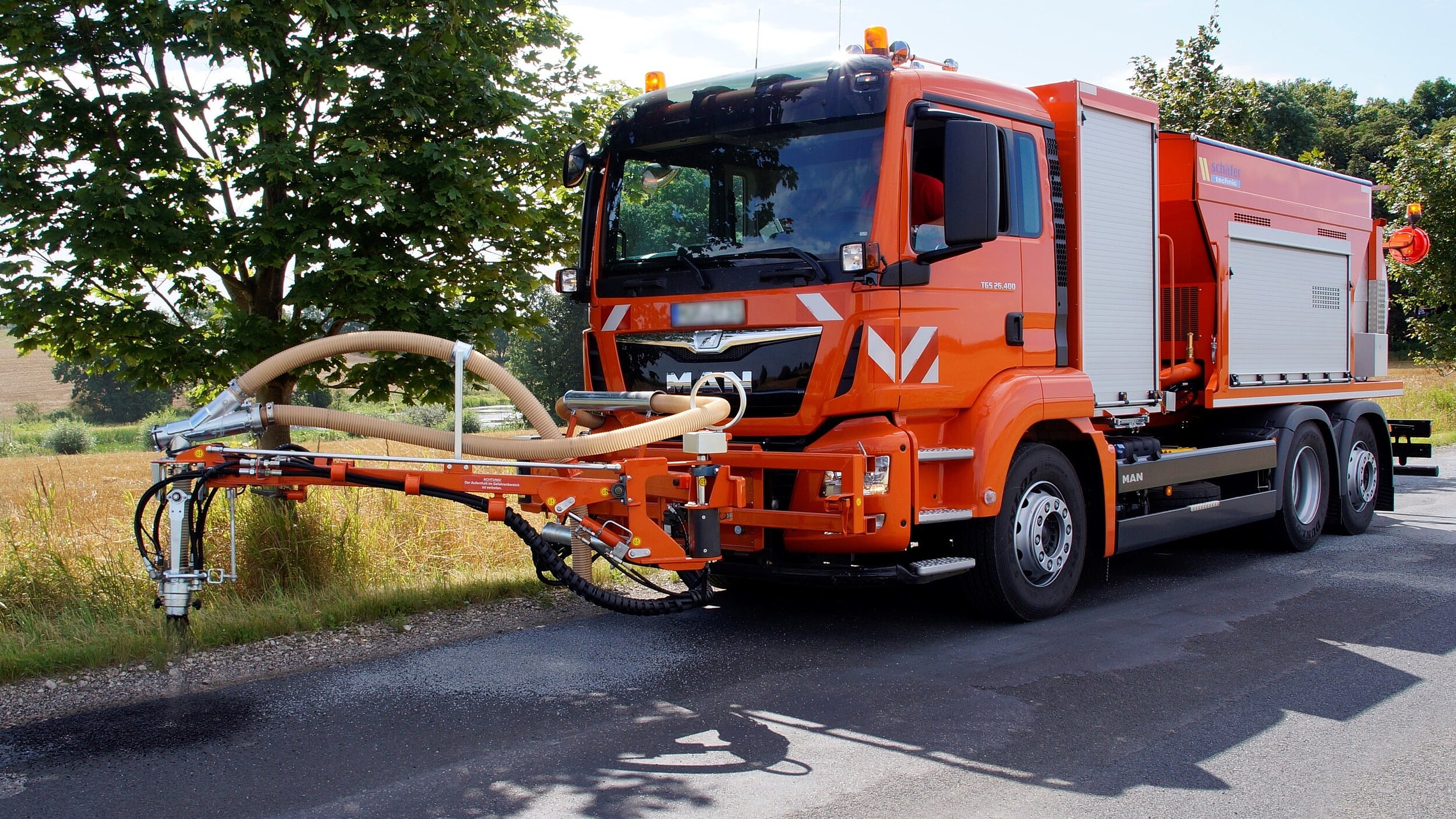

Blow Patcher modelo FAH6

Superestructura fija sobre bastidor de camión 26 t
Accionamiento mediante motor propio
2 depósitos de gravilla de 2.000 L
Tanque del medio aglutinante de 2.000 L
Brazo delantero hidráulico con cabezal mezclador
Manejo de cabezal mezclador y funciones
mediante joystick en la cabina del conductor
Boquilla de rociado previo para medio aglutinante
Capacidad de mezcla: 25-85 kg/min
Rodillo con ruedas de goma para la compactación de material de mezcla
Grúa hidráulica para carga
Control táctil:
- Control de la máquina
- Sistema de dosificación automática
- Organización de la obra con
  registro de los datos de procesos
- Transferencia de datos (USB, nube virtual, etc.)
- Informe de impresión

Máquinas presentadas

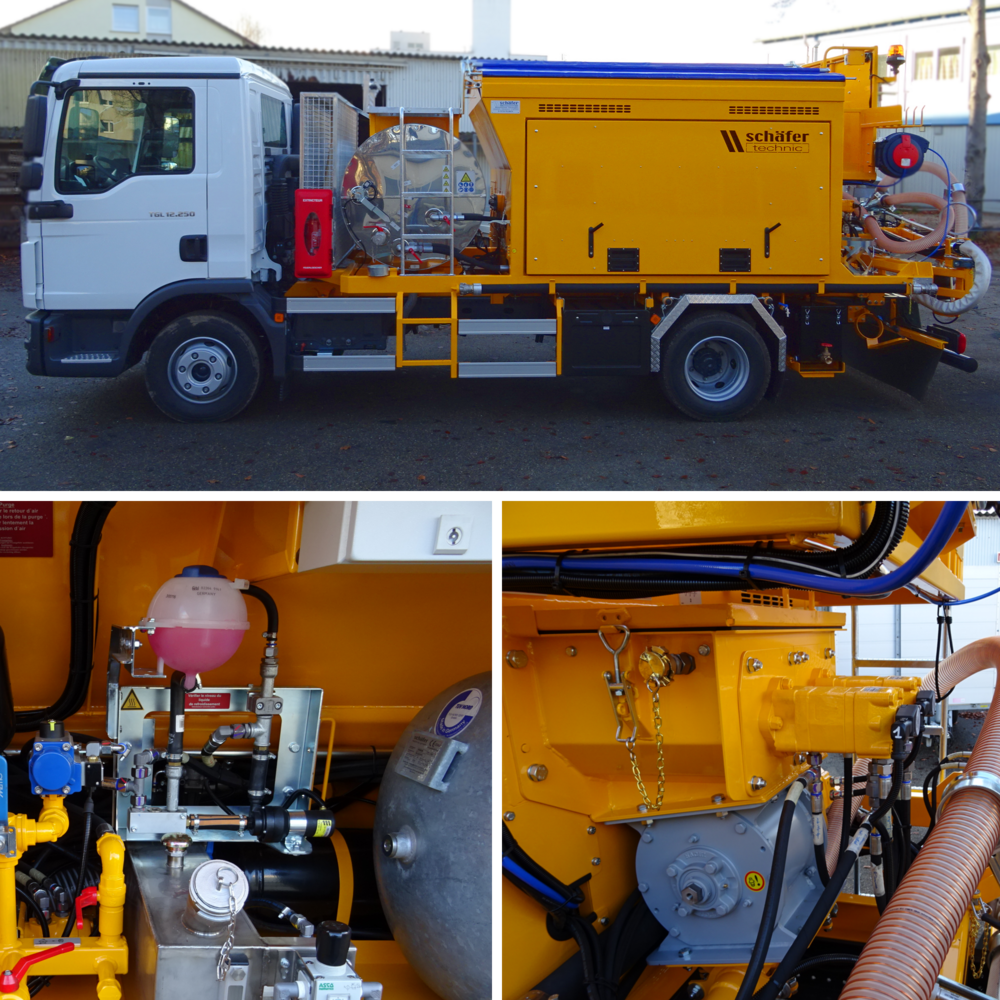

Blow Patcher modelo A2

Superestructura fija sobre bastidor de camión 12 t
Accionamiento mediante motor del camión
2 depósitos de gravilla de 1.000 L
Tanque del medio aglutinante de 800 L
Brazo manual con cabezal mezclador
Capacidad de mezcla: 25-85 kg/min
Calefacción complementaria de agua, filtro
y cabezal mezclador
Función de limpieza con alta presión de agua
Pistola de aire comprimido con tambor de manguera
Boquilla de limpieza con tambor de manguera
Patch-Control:
- Control de la máquina
- Dosificación de la gravilla con registro

Máquinas presentadas

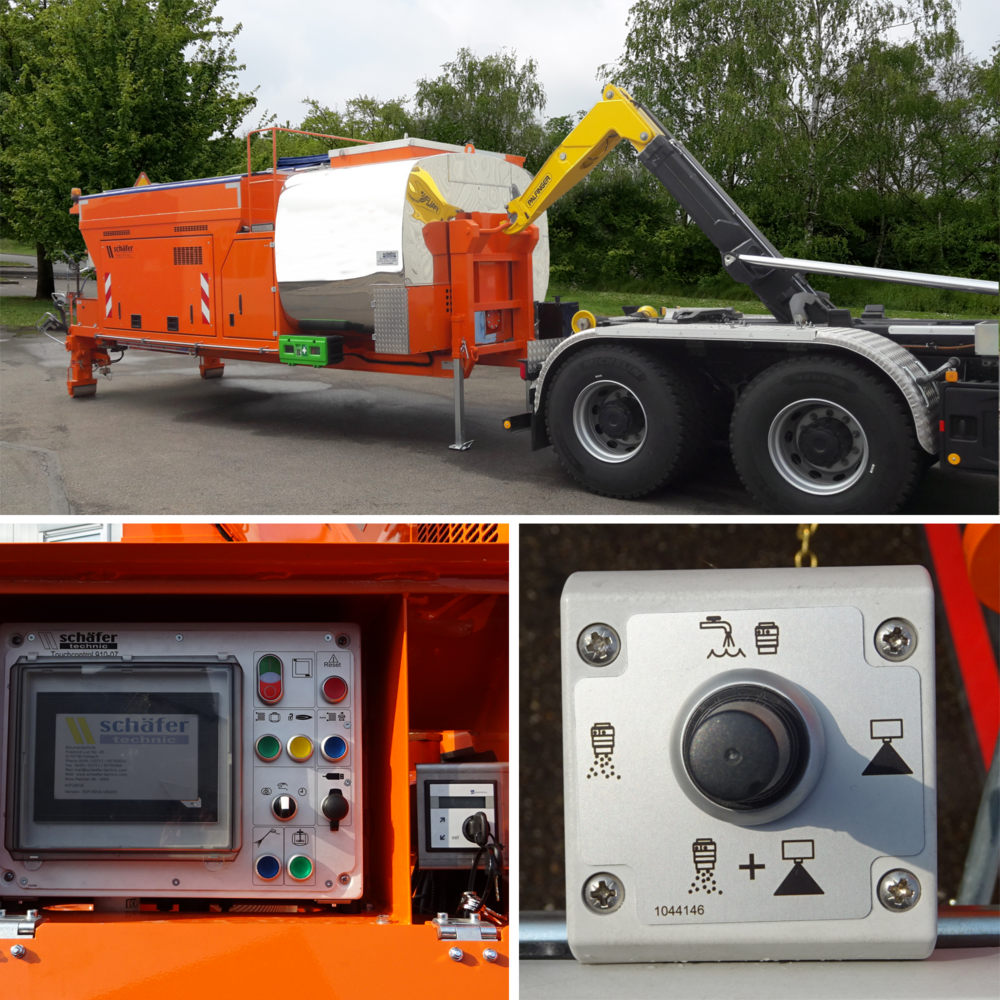

Blow Patcher modelo FAH 6

Montaje sobre bastidor de rodillos
Sistema de cambio de gancho en
bastidor de camión 32 t
2 depósitos de gravilla de 3.000 L
Tanque del medio aglutinante de 4.000 L
Agitadora en el tanque del medio aglutinante
Brazo manual con cabezal mezclador
Cabezal mezclador para control de función
Brazo trasero de nivelación automática
Capacidad de mezcla: 25-85 kg/min
Bomba de carga para emulsión de betún
Control táctil:
- Control de la máquina
- Sistema de dosificación automática
- Organización de la obra con
  registro de los datos de procesos
- Transferencia de datos (USB, nube virtual, etc.)
- Informe de impresión

Máquinas presentadas

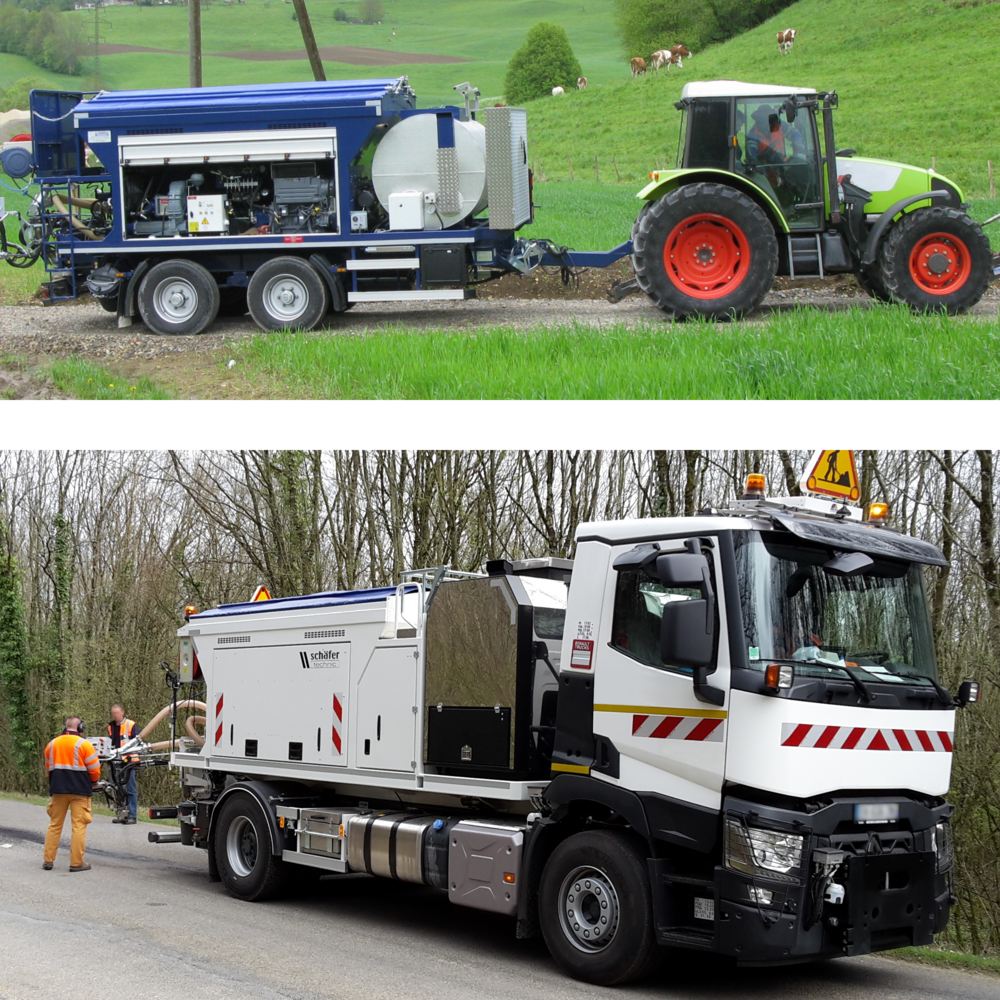

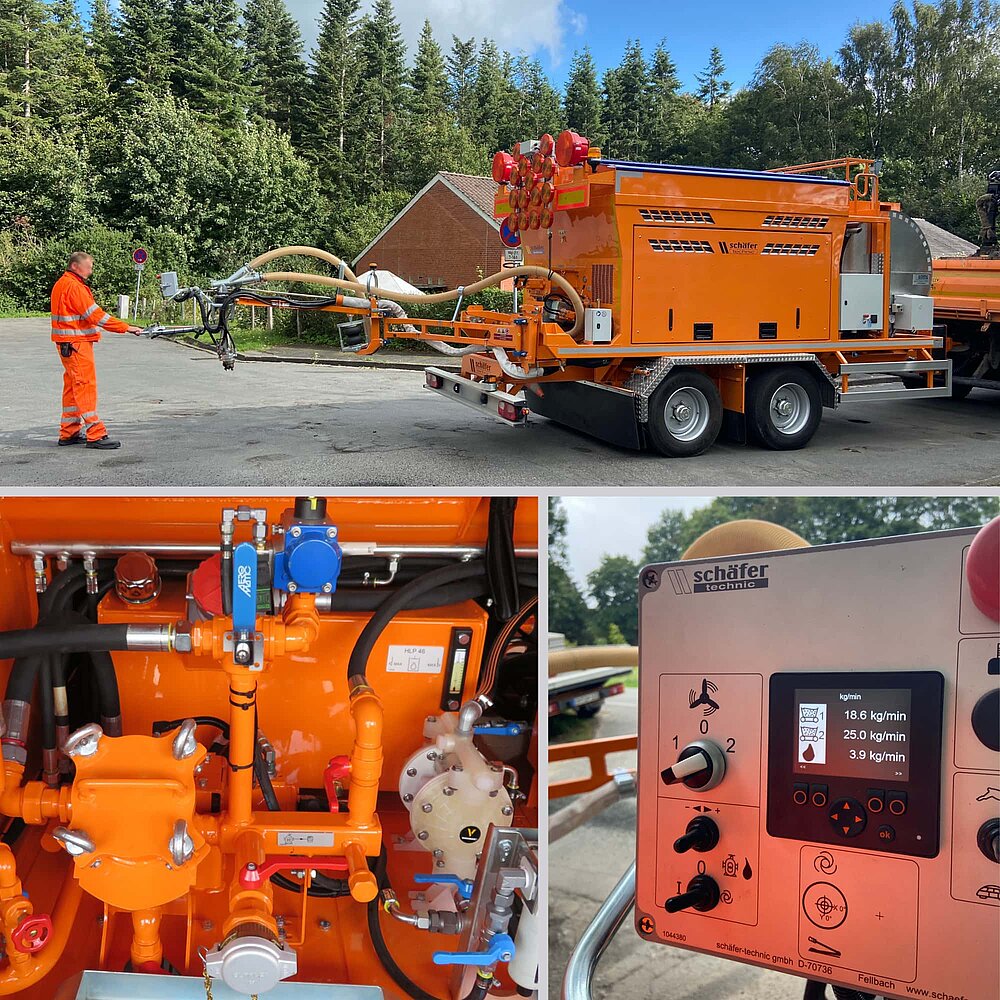

Blow Patcher modelo HT

Montaje en bastidor de remolque
tándem especial
Accionamiento mediante motor propio
2 depósitos de gravilla de 2.250 L
Tanque del medio aglutinante de 1.500 L
Brazo manual con cabezal mezclador
Cabezal mezclador para control de función
Brazo trasero de nivelación automática
Quemador eléctrico de fuel oil para medio aglutinante
Capacidad de mezcla: 25-85 kg/min
Calefacción complementaria de bomba,
filtro y cabezal mezclador
Intercambiador de calor de agua en el tanque
del medio aglutinante
Bomba de carga para emulsión de betún
Pistola de aire comprimido con tambor de manguera
Luces de aviso en la flecha de dirección para guiar el tráfico
Patch Control:
- Control de la máquina
- Dosificación de la gravilla con registro

Para ciudades y metrópolis: camión con vehículo tractor de 7,5 a 15,0 t; camión con funcionamiento de gas; tipos A1, A2, A3:

Para mantenimiento de carreteras municipales y regionales: camión con vehículo tractor de 12,0 a 18,0 t; tipos A2, A3, A4:

Para especialistas y prestadores de servicios regionales y nacionales: camión con vehículo tractor de 18,0 a 32,0 t; tipos A4, A6, A7:

Blow-Patcher en funcionamiento

REPARACIÓN DE ÁREAS DAÑADAS

Los baches, las roturas por congelación, los hundimientos, las roturas en el borde del pavimento, la demacración de la superficie, las fisuras en retícula en las superficies de asfalto y los daños en las aceras pueden repararse con la máquina adecuada. Una renovación óptima reparará de forma sostenible los daños y mantendrá la seguridad del tráfico. Además, el pavimento de la carretera se puede preparar para otros trabajos (p. ej., tratamiento de superficies).

Para trabajos de reparación schäfer-technic ofrece, además de Blow Patcher, trenes de reparación y la Mini-Mix.
