Viel mehr als nur Vorspritzen

Bitumenvorspritzmaschinen BSM

In enger Zusammenarbeit mit unseren Kunden wurden für verschiedene Anforderungen Bitumenvorspritzmaschinen für einen optimalen Schichtenverbund, Nähte- und Randausbildung für den Baustelleneinsatz und -ablauf entwickelt. Ziel ist die höchste Qualität und Wirtschaftlichkeit durch eine Vorspritzmaschine abzubilden. Von Profis - für Profis.

Die schäfer-technic Bitumenvorspritzmaschinen BSM transportieren, temperieren und verspritzen alle üblichen Straßenbau-Bitumenemulsionen, welche keiner Gefahrenklasse unterliegen.

Die Bitumenvorspritzmaschinen erfüllen alle Anforderungen der Bauträger-Verordnung und sind entsprechend den Erfordernissen mit Tankinhalten bis zu 12.000 Liter und Spritzbreiten bis 4,6 m konfigurierbar.

Unsere kompakteren Maschinen sind auch für Arbeiten auf schmaleren Straßen und Radwegen geeignet.

Die richtig dosierte Bindemittelmenge ist Voraussetzung für einen guten Schichtenverbund und eine lange Nutzungsdauer der Verkehrsfläche. Dosiersteuerungen aus dem Hause schäfer-technic regulieren zuverlässig, schnell und exakt.
Die Touch-Control erlaubt automatischen Abruf, Konfiguration und Verarbeitung der relevanten technischen Daten wie Spritzmenge, -druck, -temperatur oder Flächenleistung.

BSM-Typen verfügen über eine riesige Palette von Anpassungs- und Individualisierungsmöglichkeiten.
Nicht nur zusätzliche Aggregateräume oder Tanks für Kraftstoffe oder Dieselzusätze, eine Erweiterung für Brech-Additiv am Spritzbalken oder Frontanbauten z. B. für eine Kehrmaschine, machen die schäfer-technic BSM zu echten Allzweckwaffen auf Ihrer Baustelle.

Die Kombination mit der schäfer-Kantenspritzeinrichtung bietet weitere Möglichkeiten: Mittelnähte spritzen oder Randversiegelung kann nun ebenfalls mit der Vorspritzmaschine erledigt werden.

PREVNEXT

Showroom

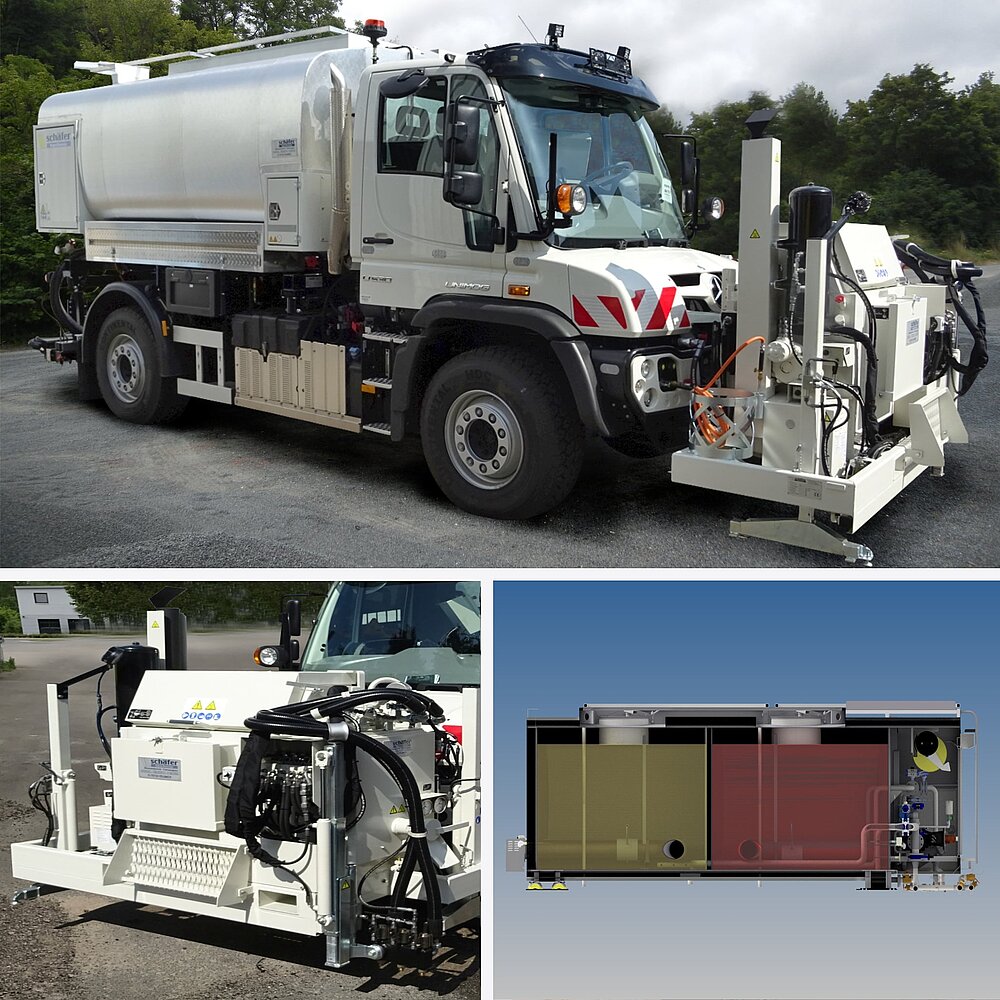

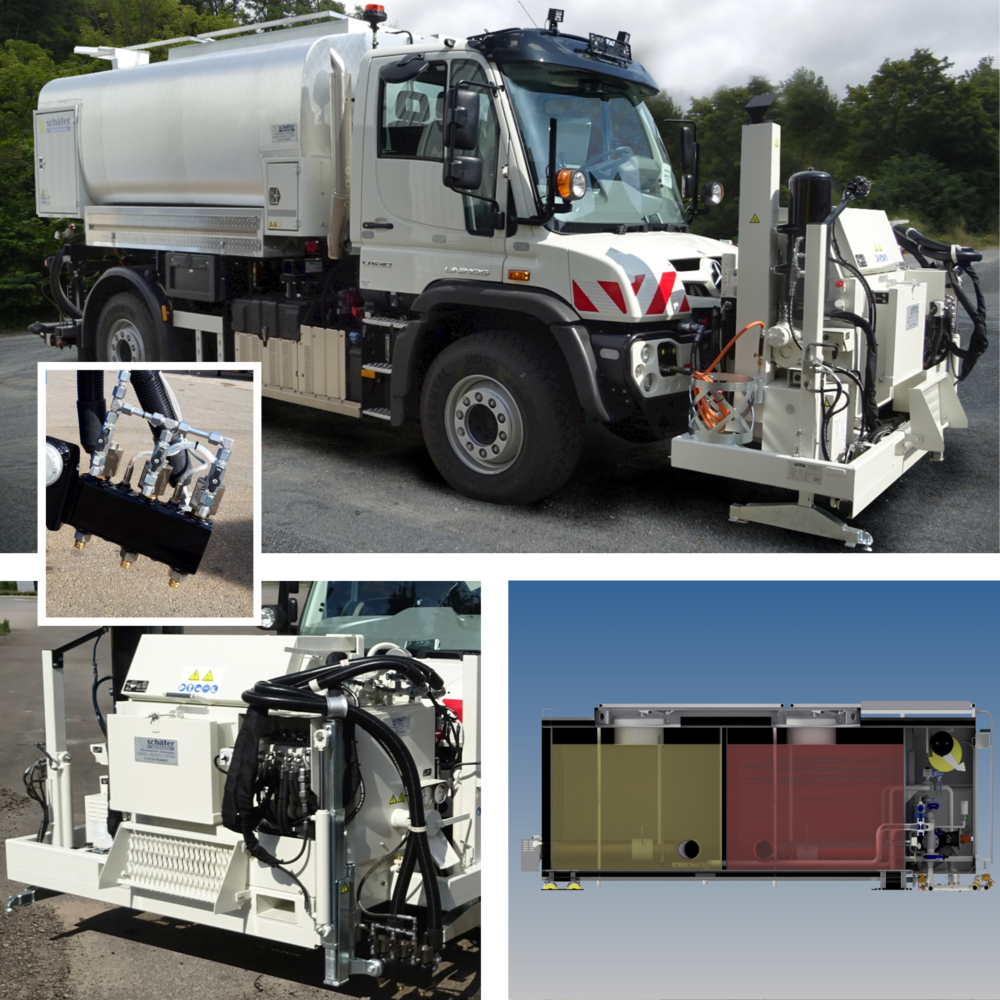

BSM-P 2500/2000 DUO + SKS-F 200TH
Bitumenvorspritzmaschine mit Kantenspritzvorrichtung

  • Duo-Tank:
    • Bindemittel 1: 2.500 L
    • Bindemittel 2: 2.000 L
  • Rührwerk im Tank
  • Doppel-Flammrohrheizung
  • Arbeitsbreite ca. 4.600 mm
  • Automatisiertes Pumpenaggregat
  • Induktiver Durchflussmesser
  • Begleitheizung für Bitumenpumpe
  • Rückraumüberwachung
  • Schlauchtrommel für Handspritzschlauch
  • Steuerung Touch-Control:
    • Maschinensteuerung
    • Dosierautomatik
    • Datentransfer (USB, Cloud,..)
    • Druckprotokoll
  • Kantenspritzvorrichtung:
    • Einheit für Wechsel-Frontplatte
    • Für Mittelnaht- und Randversiegelung
    • Bindemitteltank 200 L
    • Thermalölheizung
    • Schläuche und Balken elektrisch beheizt

Showroom

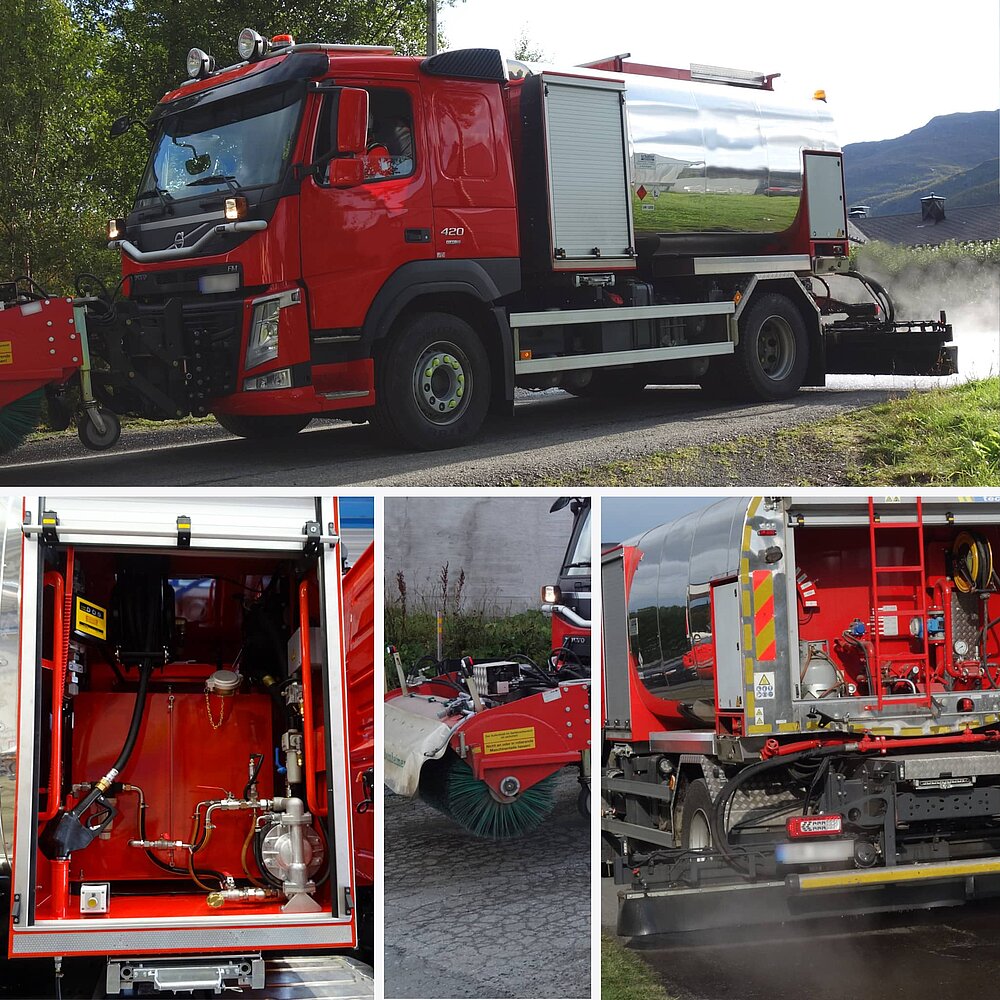

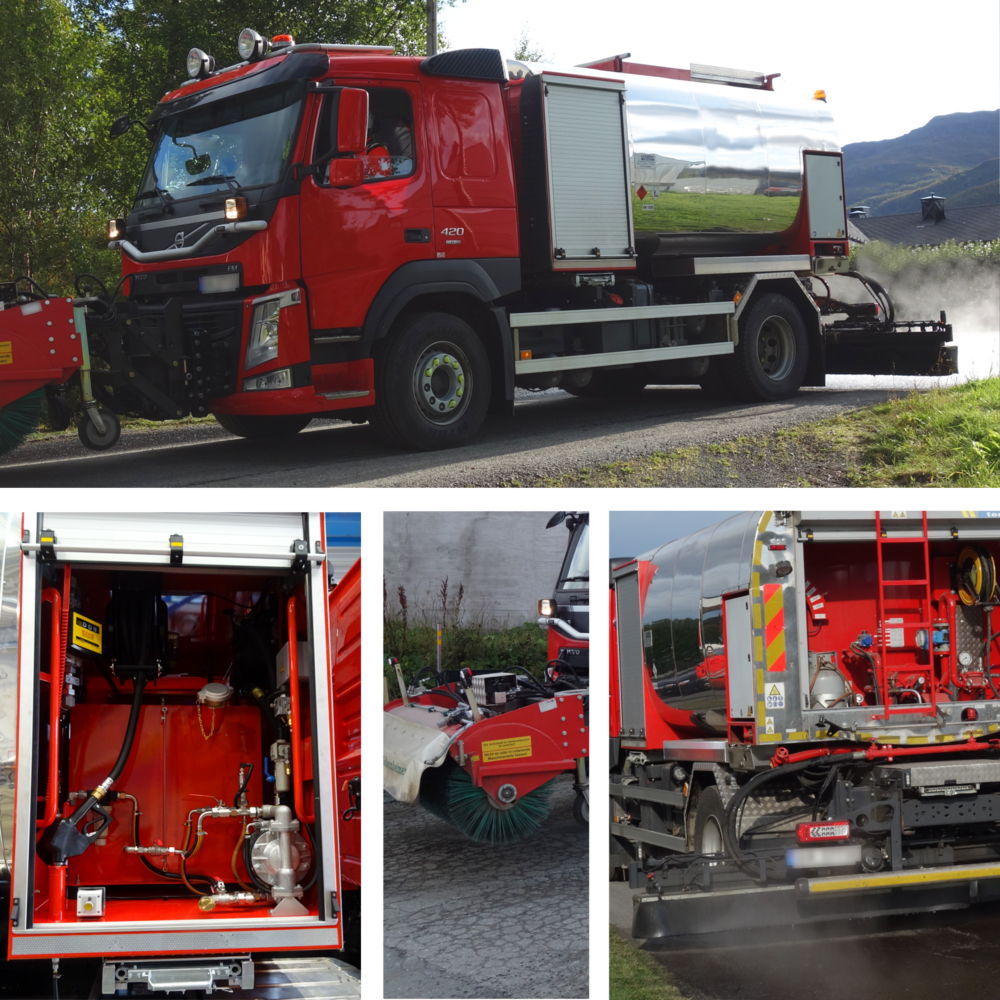

BSM-P 5000/1500 + 600 L Diesel
Bitumenvorspritzmaschine mit Diesel-Tankstation

  • Geteilter Tank:
    • Bindemitteltank 5.000 L
    • Wassertank aus Edelstahl 1.500 L
  • Flammrohrheizung
  • Arbeitsbreite ca. 4.600 mm
  • Automatisiertes Pumpenaggregat
  • Induktiver Durchflussmesser
  • Rückraumüberwachung
  • Schlauchtrommel für Handspritzschlauch
  • Schlauchtrommel für Wasser
  • Sonder-Aggregateraum
    • Dieselstation 600 L mit Zapfanlage
  • Dopespritzvorrichtung
    • Dopespritzbalken am Hauptbalken
    • Dope-Additivtank 160 L aus Edelstahl V2A
  • Steuerung Touch-Control:
    • Maschinensteuerung
    • Dosierautomatik
    • Datentransfer (USB, Cloud,..)
    • GPS-Datenerfassung
    • Baustellenprotokoll mit
      Prozessdatenerfassung

Showroom

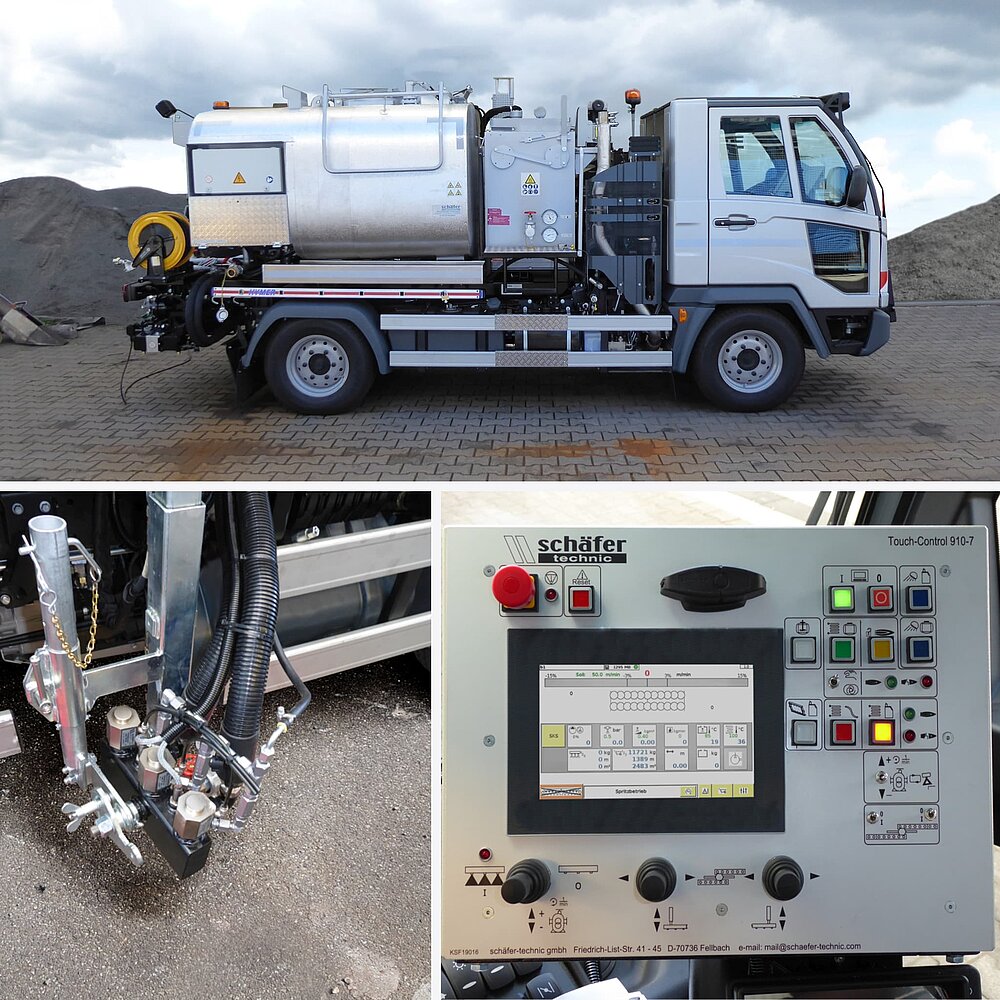

BSM-P 1200 + SKS 100
Bitumenvorspritzmaschine mit Kantenspritzvorrichtung

  • Bindemitteltank 1.200 L
  • Rührwerk im Tank
  • Flammrohrheizung
  • Arbeitsbreite ca. 3.200 mm
  • Induktiver Durchflussmesser
  • Rückraumüberwachung
  • Dopespritzvorrichtung
    • Dopespritzbalken am Hauptbalken
    • Dope-Additivtank 160 L aus Edelstahl V2A
  • Steuerung Touch-Control:
    • Maschinensteuerung
    • Dosierautomatik
    • Datentransfer (USB, Cloud,..)
    • Baustellenprotokoll mit
      Prozessdatenerfassung
  • Kantenspritzvorrichtung:
    • Für Mittelnaht- und Randversiegelung
    • Bindemitteltank 100 L
    • Schläuche und Balken elektrisch beheizt

Showroom

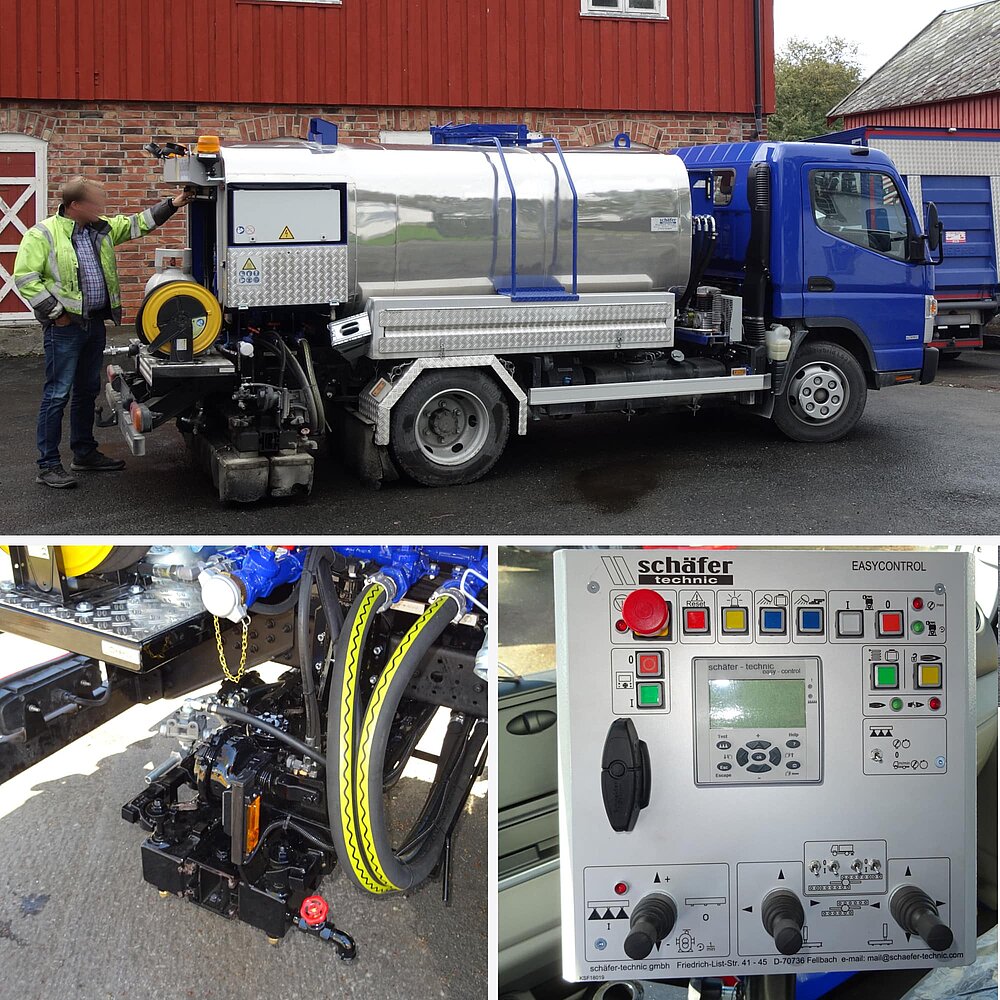

BSM-P 2.500
Bitumenvorspritzmaschine

  • Bindemitteltank aus Edelstahl 2.500 L
  • Hydraulisch betriebenes Rührwerk
    im Bindemitteltank
  • Flammrohrheizung
  • Arbeitsbreite ca. 4.200 mm
  • Automatisiertes Pumpenaggregat
  • Induktiver Durchflussmesser
  • Rückraumüberwachung
  • Schlauchtrommel für Handspritzschlauch
  • Steuerung Easy Control:
    • Maschinensteuerung
    • Dosierautomatik

Showroom

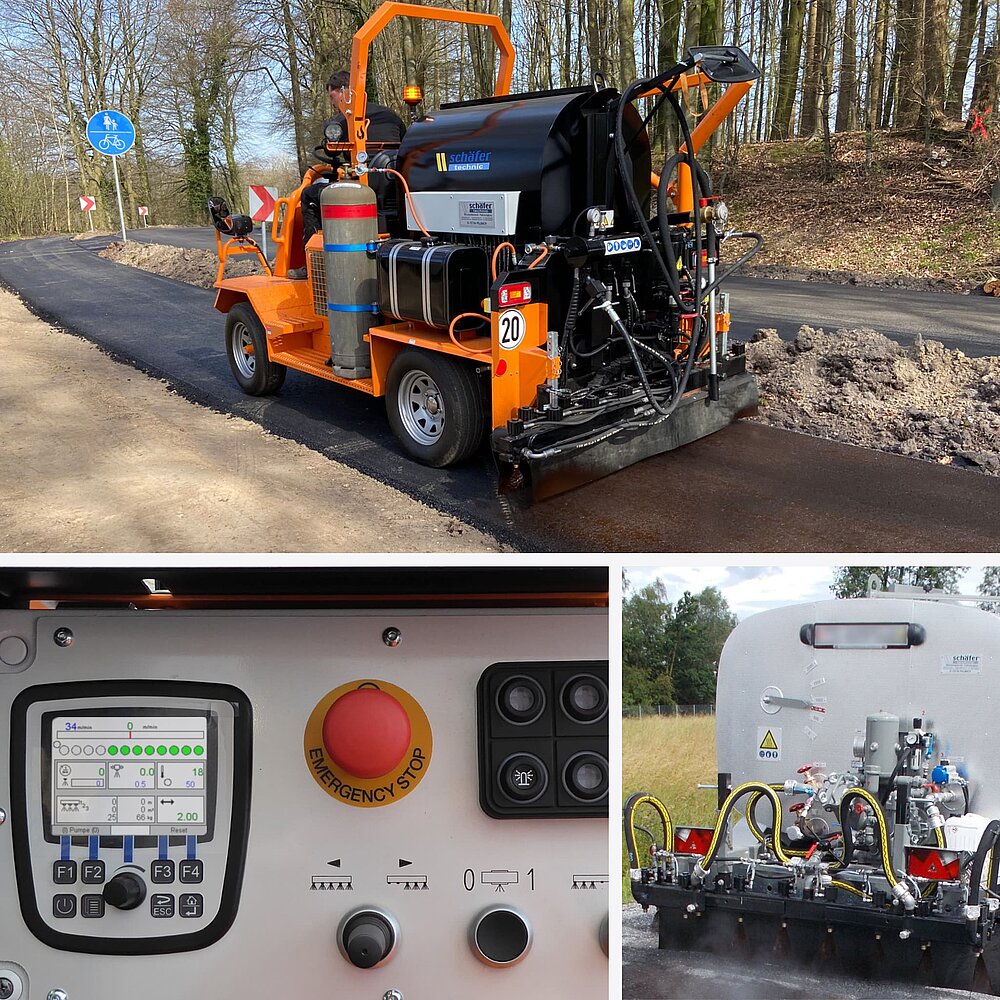

BSM-SF 1000
Kompakte selbstfahrende Bitumenvorspritzmaschine

  • Festaufbau auf Spezialfahrgestell
    • Breite 2.000 mm
  • Selbstfahrende Arbeitsmaschine mit
    Straßenzulassung
  • Bindemitteltank isoliert 800 L
    • zusätzliche 200 L Fasshaube
    • hydraulischer Fasskran
  • Gasheizung mit Temperatur-Regelung
  • Steuerung schäfer-technic Spray-Control
  • Variable Spritzbreite bis 3.000 mm
  • Erweiterungen als Frontanbauten möglich:
    • Kantenspritzvorrichtung
    • Frontkehrmaschine




BSM-A 2000
Kompakte Bitumenvorspritzmaschine

  • Bindemitteltank isoliert 2.000 L
  • Gasheizung mit Temperatur-Regelung
  • Aufsatz- oder Anhänger-Modell
    • Anhänger mit Tandem-Achse
    • Arbeitsmaschine mit Straßenzulassung
    • Aufbau auf Aufsatzrahmen
  • Spritzbalken verbreiterbar bis 3.300 mm



Showroom

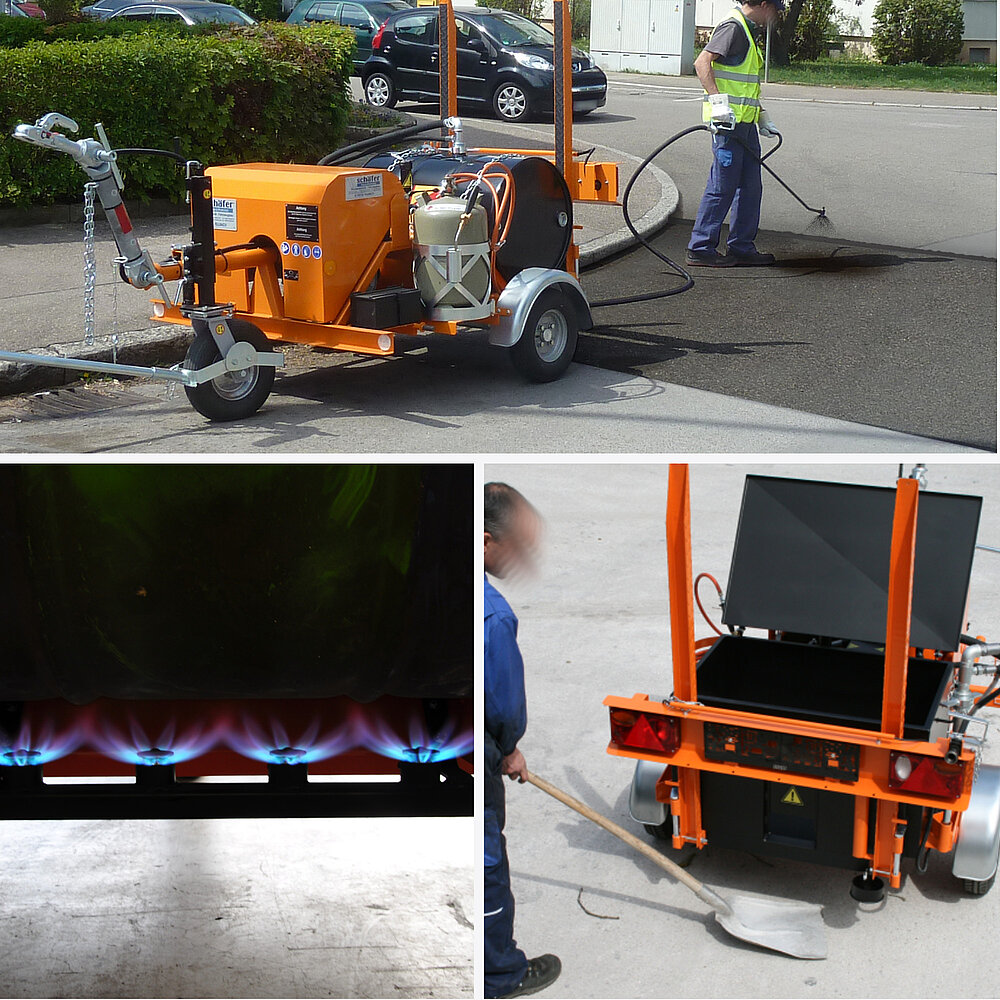

BSM-AF 200
Bitumenvorspritzmaschine für manuelles Arbeiten

  • Manuelle Spritzmaschine für Fässer 200 L
  • Optional Tankaufbau 200 L statt Fassaufnahme
  • Für alle gebräuchlichen Bitumenemulsionen
    sowie Polymer-Bitumenemulsionen
  • 1-Achs-Anhänger mit zGM 750 kg
  • Spezial-Gasheizsystem 4-flammig
  • Pumpenaggregat für manuelles Vorspritzen,
    Zirkulieren und Umfüllen
  • Betrieb über Dieselmotor mit eigenem
    Kraftstofftank
  • Kurbelstützrad
  • Rungen für einfaches Bestücken



Bitumenvorspritzmaschinen im Einsatz

VORBEREITUNG FÜR DEN SCHICH­TEN­VER­BUND BEIM ASPHALT­EINBAU

Die sichere Verbindung zwischen den einzlnen Asphaltschichten ist eine wichtige Voraussetzung für die lange Nutzungsdauer einer Verkehrflächenbefestigung. Durch einen vollflächigen und dauerhaften Verbund ist sichergestellt, dass das Asphalt-Lagenpaket die Beanspruchung dauerhaft tragen kann.

schäfer-technic bietet mit unterschiedlichsten Ausstattungsmöglichkeiten für jede Baustellengröße und Anforderung die richtige Maschine. Neben den Vorspritzmaschinen bieten sich in dieser Verfahrensart auch die SKS-Maschinen bzw. eine Kombination an. Bitumentankanhänger transportieren und lagern das Bindemittel.

→ MEHR ÜBER DAS VERFAHREN

→ SKS-Kantenspritzmaschinen | → BTA Bitumentankanhänger
